CL100B、CL300B、CL600B

産品描述

商品名稱: CL100B、CL300B、CL600B

流量範圍mL/min：CL100B(0.005-560),CL300B(0.013-1700) ,CL600B(0.013-3200);流量模式、定時定速2種工作模σ式

産品介紹

流量範圍：CL100B：0.005-560mL/min

CL300B：0.013-1700mL/min

&n↕bsp; CL600B：0.013-3200mL/min

◆流量模式、定時定速2種工作模式；

◆工業觸摸屏與薄膜按鍵同步操作，簡單方便快捷；

◆适合≤3200mL/min高精度液體傳輸，流量校準功能；

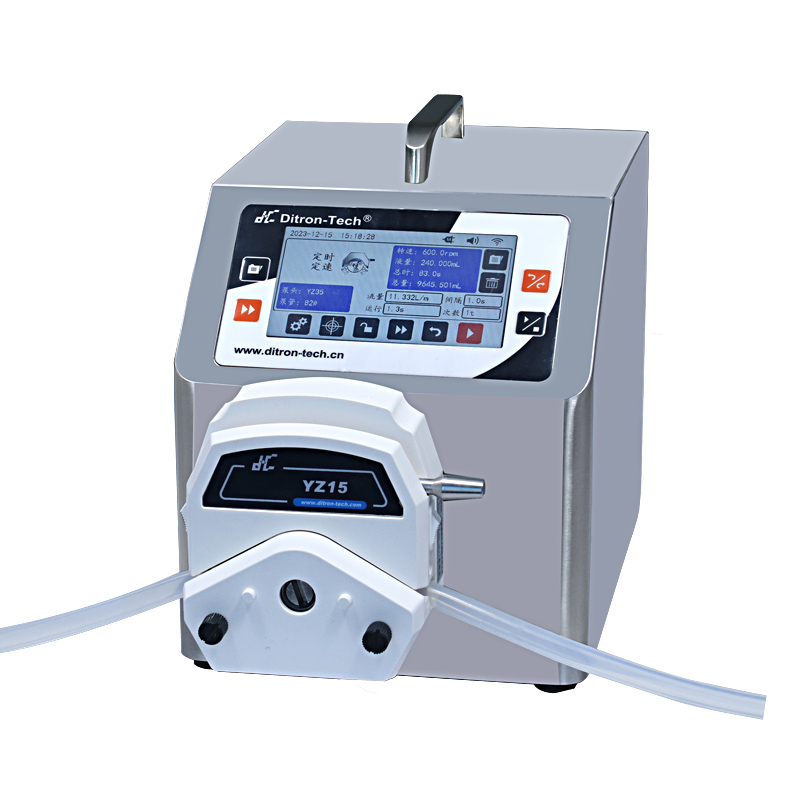

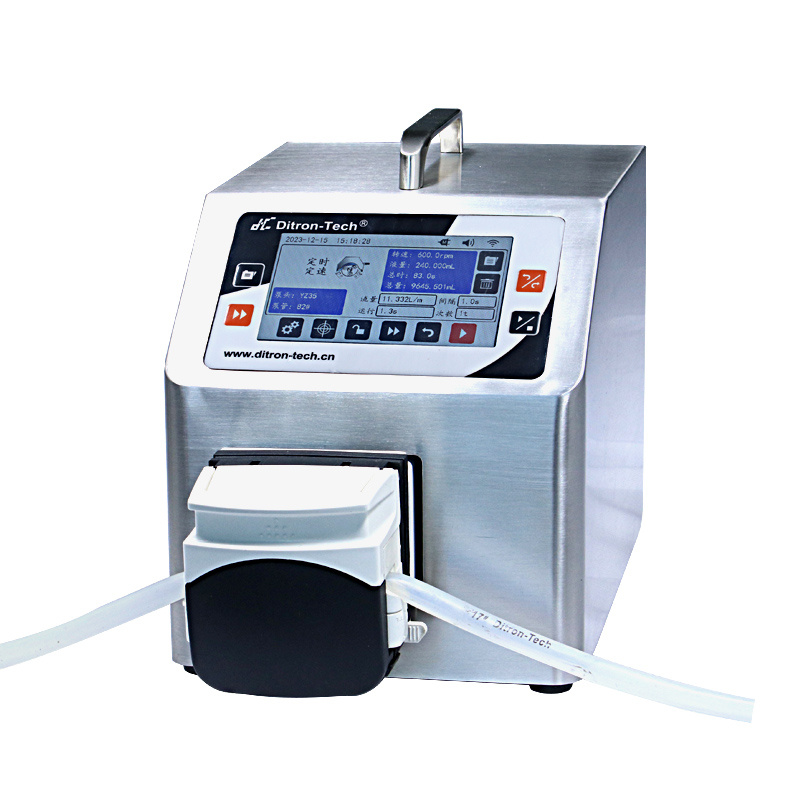

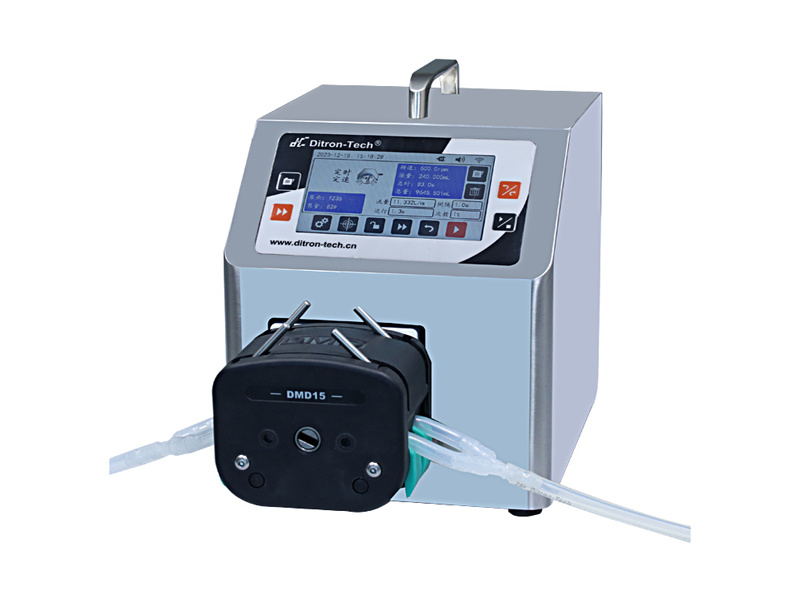

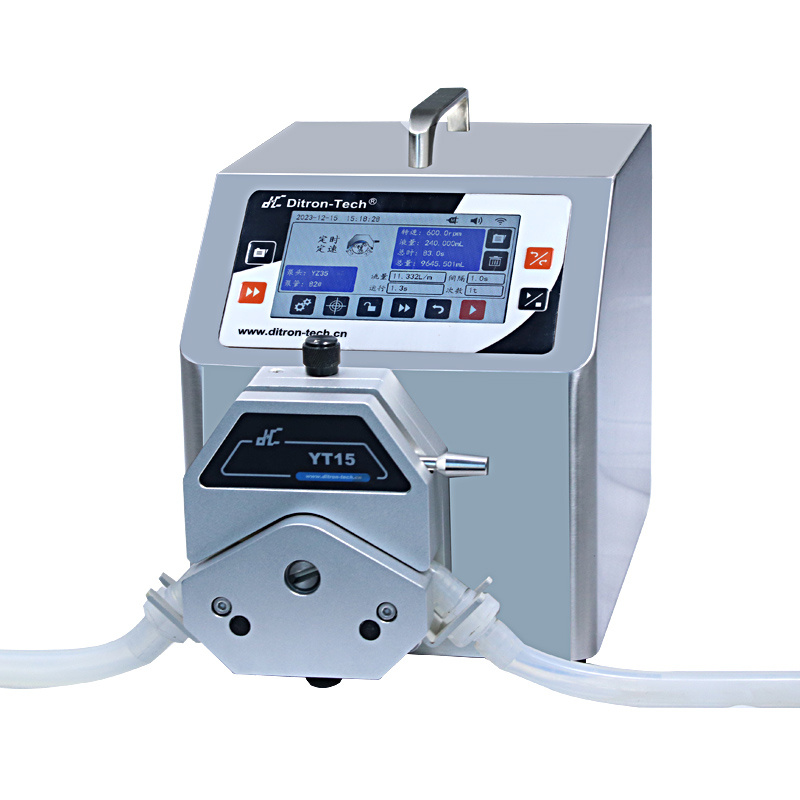

◆适配多種泵頭，滿足不同需求，包括YZ15(25)、DG系列、DMD15、313D、YT15(25)等泵頭；

◆液量累計、定時功能、可預存多種方案，方便調用；

◆多種外控模式控制，包括0-5V、0-10V、4-20mA、0-10KHz、RS485、外部信号啓停控制等；

典型應用

◆實驗室高精度液體傳輸；

◆化學試劑、藥液液體傳輸；

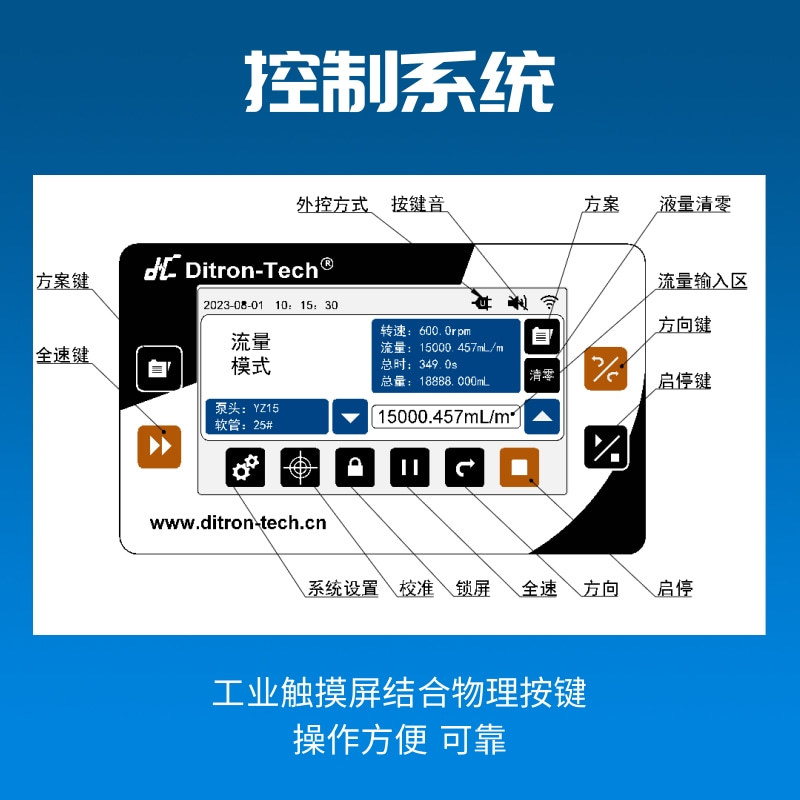

控制面闆

◆工業觸摸屏結合薄膜按鍵操作

流量模式、定時定速2種工作模式

方案、全速、方向、啓停4個物理按鍵，操作更便捷

◆流量模式

設置流量值，流量加速、減速功能，适合連續高精度液體傳輸；

總液量累計、總運行時間累計功能；

流量校準功能，輸入實測流量值，完成流量校準；

方案存儲與調用功能

◆定時定速模式

設置流量值、運行時間、間隔時間、≥運行次數設置，适合定時定速液體傳輸；

總液量累計、總運行時間累計功能；

流量校準功能，輸入實測流量值，完成流量校準；

方案存儲與調用功能

技術參數

驅動器型号	CL100B	CL300B	CL600B
适用泵頭	DG-xA、DG-xB、YZ15、YZ15-6、YZ25、313D、DMD15、YT15、YT25	YZ15、YZ15-6、YZ25、313D、DMD15、YT15、YT25	YZ15、YZ25、313D、DMD15、YT15、YT25
流量範圍	0.005-560mL/min	0.013-1700mL/min	0.013-3200mL/min
轉速範圍	0.2-100rpm	0.2-300rpm	0.2-600rpm
工作模式	流量模式、定時定速
液量累計	總液量累計與清零功能
時間累計	運行總時間累計與清零功能
方案存儲	保存當前運行方案，方便調用
流量校準	輸入實測流量，自動校準，實現更高精度液體傳輸
回吸速度設置	設置回吸速度，防止停機後滴液，速度範圍10-300rpm
回吸角度設置	設置回吸角度，防止停機後滴液，角度範圍10-720°，可設置為0
鎖屏功能	鎖屏，防止誤碰或随意更改參數
全速功能	液體快速填充與排空軟管
方向控制	液體傳輸方向控制
預約啓動	設定日期時間，預約啓動
定時啓動	按設定時間，定時啓動
語言設置	中英文界面切換
恢複出廠設置	恢複出廠設置功能
轉速控制精誤差	≤0.2%
外部信号輸入	0-5V、0-10V、4-20mA、0-10KHz外部信号調速功能（僅用于流量模式）
啓停控制	外部信号啓停控制，開關量及電壓方式可選
腳踏開關	選配腳踏開關控制啓停
通信功能	采用Modbus RTU通信規約
運行時間	0.1s-9999.9Hr
間隔時間	0.1s-9999.9Hr
操作方式	4.3吋工業觸摸屏結合薄膜按鍵
運行次數	0-99999次（0為無限循環）
工作環境	溫度0-40℃，相對濕度＜80%
适用電源	AC90-260V,50/60Hz
驅動器尺寸	220x162x206mm
重量	4.5kg
防護等級	IP31

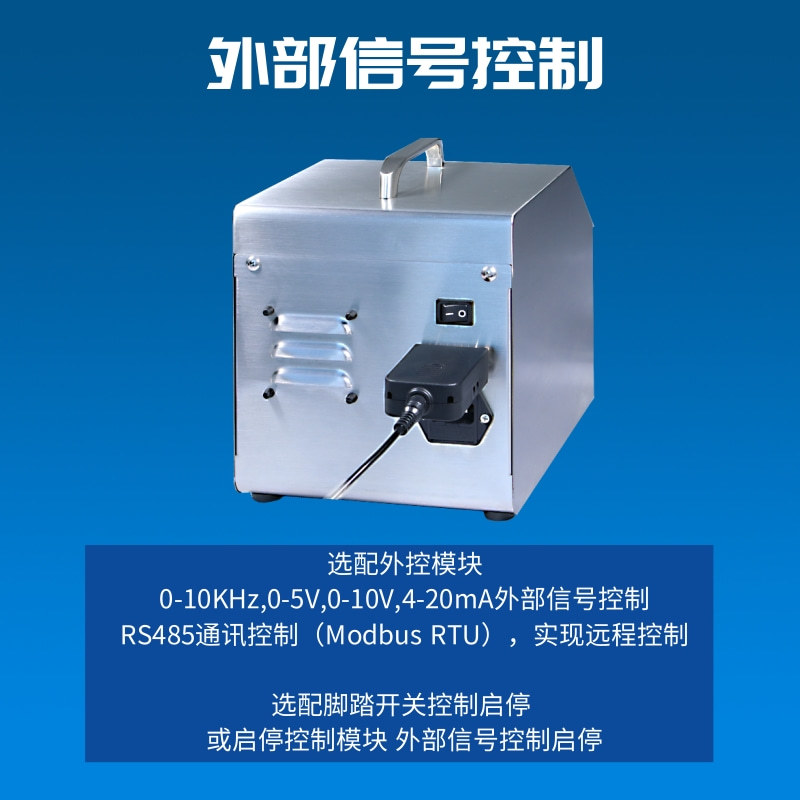

外部信号控制

◆流量模式下，0-5V、0-10V、4-20mA、0-10KHz外部信号調速；

◆RS485通信控制，采用Modbus RTU通信規約；

◆啓停控制，開關量或電壓信号控制啓停，或腳踏開關控制啓停

選型指南

驅動器	适用泵頭	泵頭滾輪數	通道數	軟管	轉速範圍（RPM）	流量範圍（mL/min）
CL100B	DG-1(2,4,6,8,12)A	3	1,2,4,6,8,12	0.6×1	0.2-100	0.006-3.27
				1×1		0.014-6.45
				2×1		0.04-20.60
				3×1		0.08-37.5
	DG-1(2,4,6,8,12)B	10	1,2,4,6,8,12	0.6×1		0.0052-2.64
				1×1		0.012-5.96
				2×1		0.034-16.19
				3×1		0.056-27.65
	YZ15	3	1,2	13#		0.016-7.45
				14#		0.054-29.87
				19#		0.104-55.7
				16#		0.172-90.4
				25#		0.36-180.6
				17#		0.64-308.0
				18#		0.82-460.0
	YZ15-6	6	1,2	13#		0.012-6.28
				14#		0.04-18.5
				19#		0.074-36.7
				16#		0.128-63.8
				25#		0.24-118.5
				17#		0.36-177.3
				18#		0.44-224.2
	YZ25	3	1,2	15#		0.34-154
				24#		0.58-271
				35#		0.74-370
	313D	3	1	13#		0.016-7.45
				14#		0.054-29.87
				19#		0.104-55.7
				16#		0.172-90.4
				25#		0.36-180.6
				17#		0.64-308.0
				18#		0.82-460.0
	DMD15	3	1	2*13#		0.026-13
				2*14#		0.098-46
				2*19#		0.19-107
				2*16#		0.32-169
				2*25#		0.68-358
				2*17#		1.1-570
	YT15	3	1,2	13#		0.016-7.45
				14#		0.054-29.87
				19#		0.104-55.7
				16#		0.172-90.4
				25#		0.36-180.6
				17#		0.64-308.0
				18#		0.82-460.0
	YT25	3	1,2	15#		0.35-174
				24#		0.58-292
				35#		0.79-395
				36#		1.1-545
CL300B	YZ15	3	1,2	13#	0.2-300	0.016-23.1
				14#		0.054-87
				19#		0.104-163.5
				16#		0.172-267.1
				25#		0.36-555
				17#		0.64-969
				18#		0.82-1200
	YZ15-6	6	1,2	13#		0.012-18.6
				14#		0.04-56.1
				19#		0.074-112.5
				16#		0.128-192
				25#		0.24-366
				17#		0.36-537
				18#		0.44-699
	YZ25	3	1,2	15#		0.34-522
				24#		0.58-876
				35#		0.74-1185
	313D	3	1	13#		0.016-23.1
				14#		0.054-87
				19#		0.104-163.5
				16#		0.172-267.1
				25#		0.36-555
				17#		0.64-969
				18#		0.82-1200
	DMD15	3	1	2*13#		0.026-39
				2*14#		0.098-138
				2*19#		0.19-321
				2*16#		0.32-507
				2*25#		0.68-1074
				2*17#		1.1-1719
	YT15	3	1,2	13#		0.016-7.45
				14#		0.054-29.87
				19#		0.104-55.7
				16#		0.172-90.4
				25#		0.36-180.6
				17#		0.64-308.0
				18#		0.82-460.0
	YT25	3	1,2	15#		0.35-522
				24#		0.58-876
				35#		0.79-1185
				36#		1.1-1635
CL600B	YZ15	3	1,2	13#	0.2-600	0.016-46.1
				14#		0.054-178.1
				19#		0.104-336.9
				16#		0.172-556.2
				25#		0.36-1176.6
				17#		0.64-2111.6
				18#		0.128-2400
	YZ25	3	1,2	15#		0.34-1066
				24#		0.58-1856
				35#		0.74-2370
	313D	3	1	13#		0.016-46.1
				14#		0.054-178.1
				19#		0.104-336.9
				16#		0.172-556.2
				25#		0.36-1176.6
				17#		0.64-2111.6
				18#		0.128-2400
	DMD15	3	1	2*13#		0.026-47.07
				2*14#		0.098-266.45
				2*19#		0.19-564
				2*16#		0.32-941
				2*25#		0.68-1371
				2*17#		1.1-3200
	YT15	3	1,2	13#		0.016-46.1
				14#		0.054-178.1
				19#		0.104-336.9
				16#		0.172-556.2
				25#		0.36-1176.6
				17#		0.64-2111.6
				18#		0.128-2400
	YT25	3	1,2	15#		0.34-1066
				24#		0.58-1856
				35#		0.74-2370
				36#		1.1-3200
