CF100W、CF300W、CF600W

适合≤1000mL/min高精度液體傳輸，以及0.01-50mL液體灌裝；流量模式、定時定速、定速定量、定時定量4種工Ω(gōng)作模式；工業觸摸屏

所屬分類：

智能分配型蠕動泵

标簽：

産品咨詢電話：

0312-3253126

獲取報價

産品說明書下載

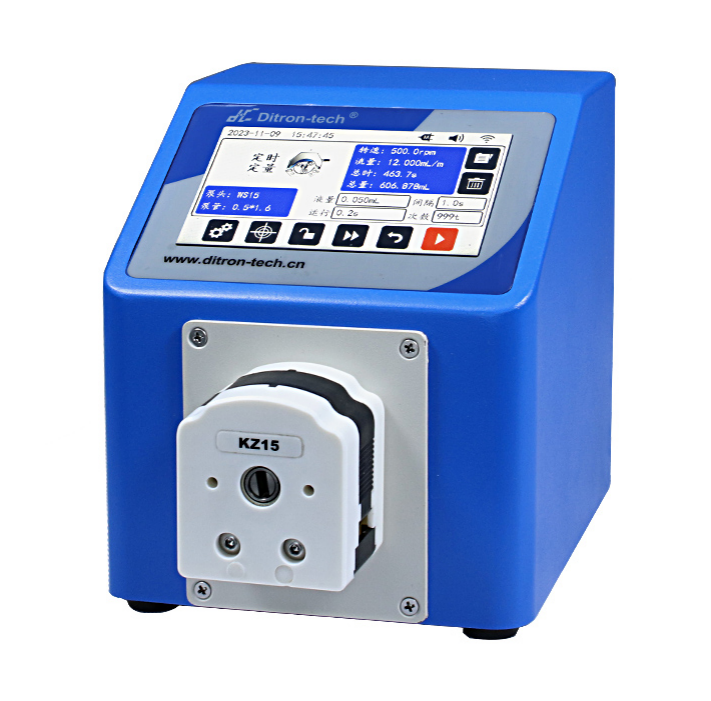

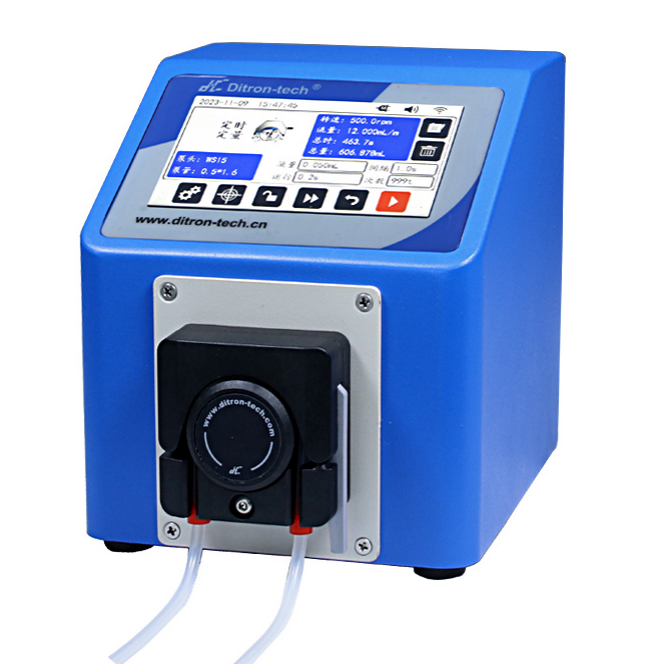

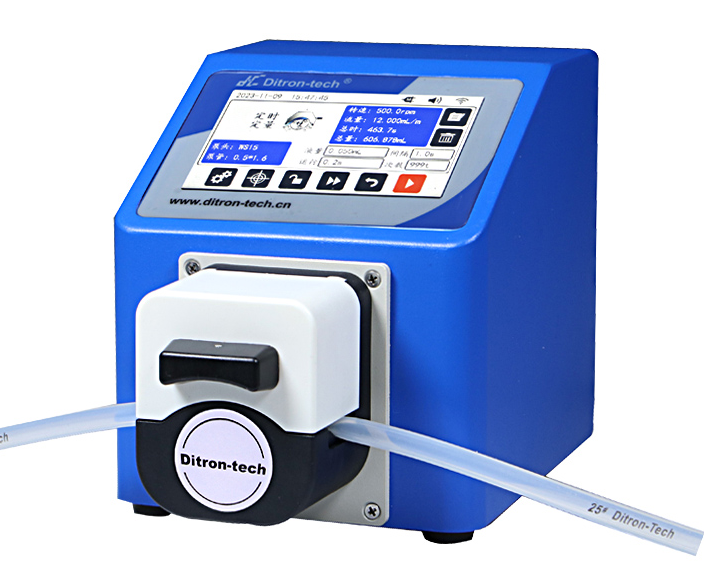

CF100W、CF300W、CF600W

産品描述

商品名稱: CF100W、CF300W、CF600W

适合≤1000mL/min高精度液體傳輸，以及0.01-50mL液體灌裝；流量模式、定時定速、定速定量、定時定量4種工(gōn✘g)作模式；工業觸摸屏

産品介紹

◆流量模式、定時定速、定速定量、定時定量4種工作模式；

◆工業觸摸屏，操作簡單方便快捷；

◆适合≤1000mL/min高精度液體傳輸，以及0.01-50mL液體灌裝；

◆适配多種泵頭，滿足不同需求，包括TH10、JZ15、mYZ15、KZ15等泵頭；

◆液量累計、預約灌裝、可預存多種方案，方便調用；

◆多種外控模式控制，包括0-5V、0-10V、4-20mA、0-10KHz、RS485、外部信号啓停控制等；

◆體積小巧，功能強大

典型應用

◆實驗室高精度液體傳輸；

◆化學試劑、藥液分裝，如診斷試劑、口服液等；

◆化妝品分裝，如香水、唇彩、精油等；

◆配套液體灌裝生産線；

控制面闆

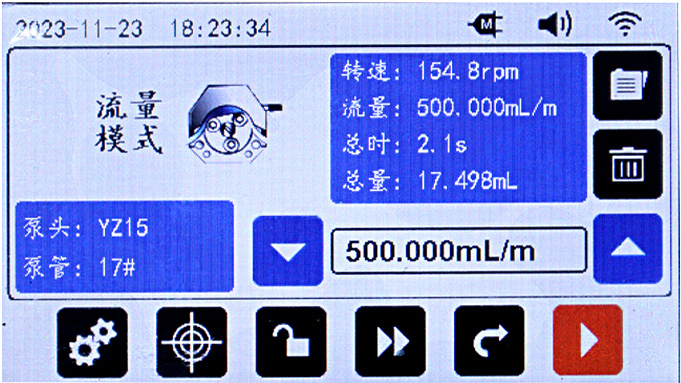

◆流量模式

設置流量值，流量加速、減速功能，适合連續高精度液體傳輸；

總液量累計、總運行時間累計功能；

流量校準功能，輸入實測流量值，完成流量校準；

方案存儲與調用功能

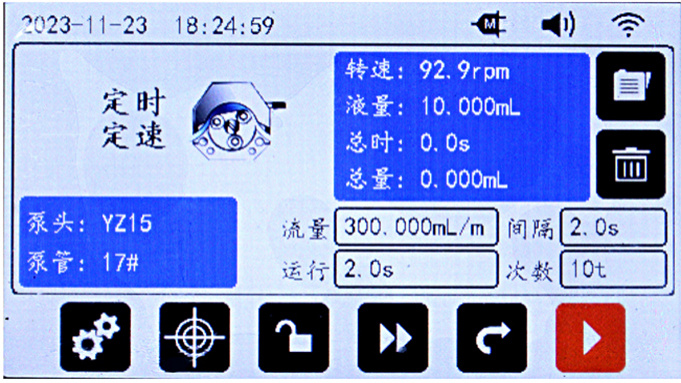

◆定時定速模式

設置流量值、運行時間、間隔時間、≥運行次數設置，适合定時定速液體傳輸；

總液量累計、總運行時間累計功能；

流量校準功能，輸入實測流量值，完成流量校準；

方案存儲與調用功能

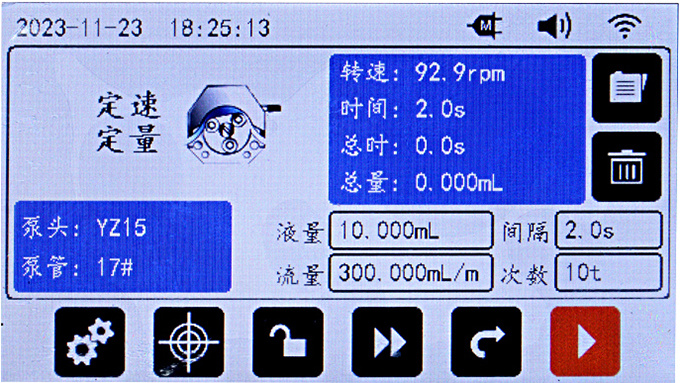

◆定速定量模式

輸入灌裝液量值、流量值、間隔時間、運行次數等參數，适合高精度液體灌裝；

總液量累計、總運行時間累計功能；

液量校準功能，輸入實測液量值，完成液量校準；

方案存儲與調用功能

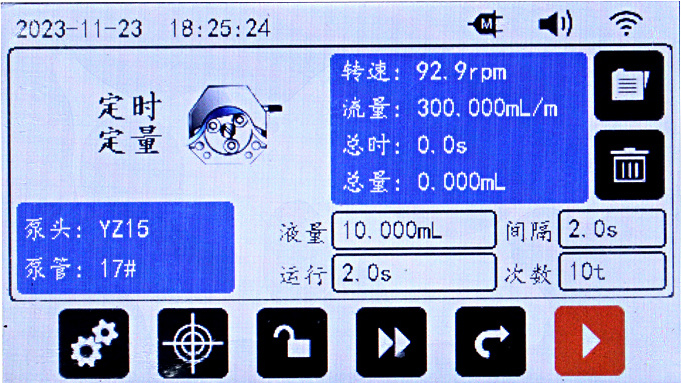

◆定時定量模式

輸入灌裝液量、運行時間、間隔時間、運行次數等參數，适合高精度液體灌裝；

總液量累計、總運行時間累計功能；

液量校準功能，輸入實測液量值，完成液量校準；

方案存儲與調用功能

技術參數

驅動器型号	CF100W	CF300W	CF600W
适用泵頭	TH10、JZ15、KZ15、mYZ15	JZ15、KZ15、mYZ15	mYZ15-13、mYZ15-23
流量範圍	0.003-207mL/min	0.005-600mL/min	0.012-1070mL/min
轉速範圍	0.2-100rpm	0.2-300rpm	0.2-600rpm
工作模式	流量模式、定時定速、定速定量、定時定量
液量累計	總液量累計與清零功能
時間累計	運行總時間累計與清零功能
方案存儲	保存當前運行方案，方便調用
液量校準	輸入實測灌裝液量，自動校準，實現更高精度液體傳輸與灌裝
回吸速度設置	設置回吸速度，防止停機後滴液，速度範圍10-300rpm
回吸角度設置	設置回吸角度，防止停機後滴液，角度範圍10-720°，可設置為0
鎖屏功能	鎖屏，防止誤碰或随意更改參數
全速功能	液體快速填充與排空軟管
方向控制	液體傳輸方向控制
預約啓動	設定日期時間，預約啓動
定時啓動	按設定時間，定時啓動
語言設置	中英文界面切換
恢複出廠設置	恢複出廠設置功能
轉速控制精度誤差	≤0.2%
外部信号輸入	0-5V、0-10V、4-20mA、0-10KHz外部信号調速功能（僅用于流量模式）
啓停控制	外部信号啓停控制，開關量及電壓方式可選
腳踏開關	選配腳踏開關控制啓停
通信功能	采用Modbus RTU通信規約
灌裝時間	0.1s-9999.9Hr
間隔時間	0.1s-9999.9Hr
顯示方式	4.3吋工業觸摸屏
分配次數	0-99999次（0為無限循環）
工作環境	溫度0-40℃，相對濕度＜80%
适用電源	DC24V,1A；标配電源适配器，AC90-260V,50/60Hz

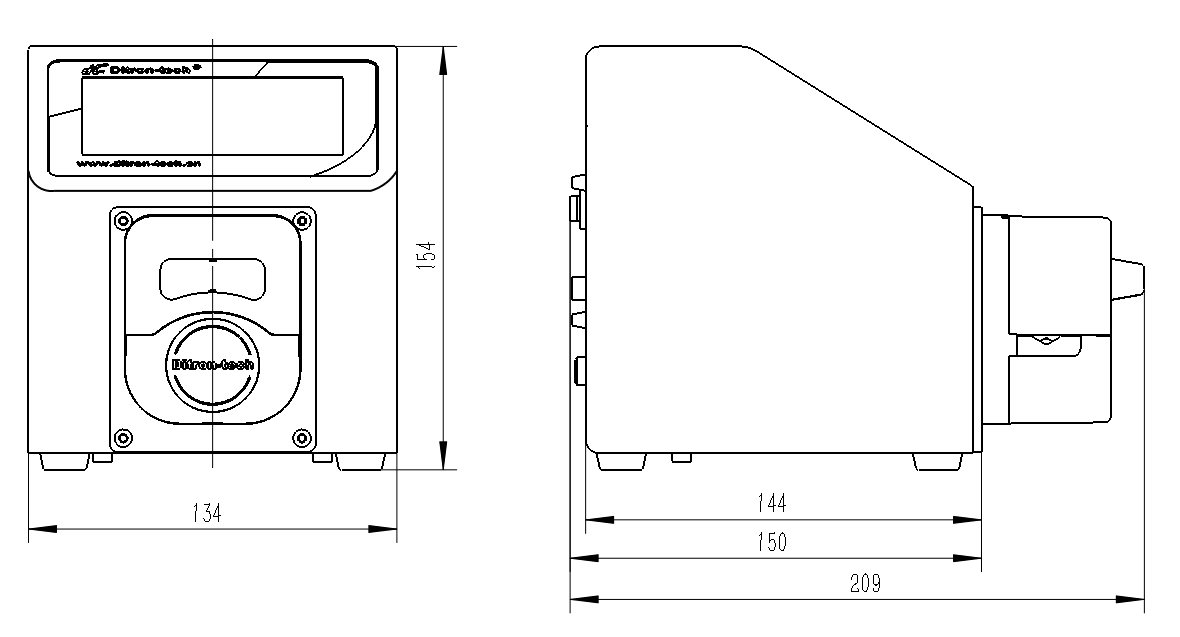

驅動器尺寸	149×134×154mm
重量	1.5kg
防護等級	IP31

外部信号控制

◆流量模式下，0-5V、0-10V、4-20mA、0-10KHz外部信号調速；

◆RS485通信控制，采用Modbus RTU通信規約；

◆啓停控制，開關量或電壓信号控制啓停，或腳踏開關控制啓停

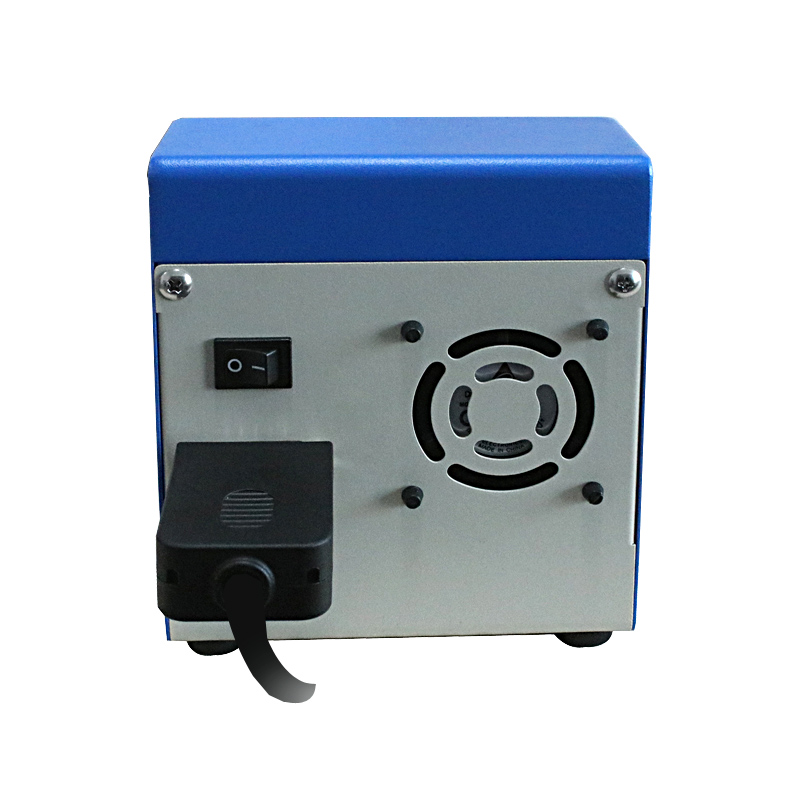

CL300W-外控x副本

選型指南

驅動器	适用泵頭	泵頭滾輪數	通道數	軟管	轉速範圍（RPM）	流量範圍（mL/min）
CF100	TH10A	4	1	0.6×1	0.2-100	0.005-2.5
				1×1		0.012-6.2
				2×1		0.04-20
				3×1		0.076-38
	TH10B	8	1	0.6×1		0.003-1.7
				1×1		0.008-4.2
				2×1		0.025-12.7
				3×1		0.042-21
	JZ15A	2	1	13#		0.01-4.8
				14#		0.032-16.45
				19#		0.07-35.87
				16#		0.12-62.86
				25#		0.20-108.49
				17#		0.28-164.13
	JZ15B	4	1	13#		0.008-4.01
				14#		0.032-16.45
				19#		0.052-25.75
				16#		0.08-40.18
				25#		0.12-62.75
				17#		0.15-98.37
	mYZ15-13	3	1	13#		0.012-6.32
				14#		0.038-19
				19#		0.086-43
				16#		0.13-66
				25#		0.28-141
				17#		0.41-207
	mYZ15-23	3	2	13#		0.012-6.32
				14#		0.038-19
				19#		0.086-43
				16#		0.13-66
	mYZ15-16	6	1	13#		0.009-4.7
				14#		0.028-14.1
				19#		0.067-33.7
				16#		0.094-47
				25#		0.17-87
				17#		0.22-112
	mYZ15-26	6	2	13#		0.009-4.7
				14#		0.028-14.1
				19#		0.067-33.7
				16#		0.094-47
	KZ15-14 KZ15-24	4	1,2	13#		0.007-3.6
				14#		0.025-12.8
				19#		0.054-26.9
				16#		0.085-42.5
	KZ15-18 KZ15-28	8	1,2	13#		0.005-2.7
				14#		0.016-8.1
				19#		0.028-14.2
				16#		0.038-19.2
CF300W	JZ15A	2	1	13#	0.2-300	0.01-14.4
				14#		0.032-49.59
				19#		0.07-108.56
				16#		0.12-194.87
				25#		0.20-340.68
				17#		0.28-513.77
	JZ15B	4	1	13#		0.008-12.0
				14#		0.022-34.88
				19#		0.052-77.04
				16#		0.080-121.88
				25#		0.12-192.39
				17#		0.15-253.09
	mYZ15-13	3	1	13#		0.012-19.2
				14#		0.038-60
				19#		0.086-133.7
				16#		0.13-205
				25#		0.28-443
				17#		0.41-620
	mYZ15-23	3	2	13#		0.012-19.2
				14#		0.038-60
				19#		0.086-133.7
				16#		0.13-205
	mYZ15-16	6	1	13#		0.009-14.1
				14#		0.028-42.2
				19#		0.067-100.6
				16#		0.094-144
				25#		0.17-257
				17#		0.22-327
	mYZ15-26	6	2	13#		0.009-14.1
				14#		0.028-42.2
				19#		0.067-100.6
				16#		0.094-144
	KZ15-14 KZ15-24	4	1,2	13#		0.007-10.9
				14#		0.025-38.4
				19#		0.054-76
				16#		0.085-128
	KZ15-18 KZ15-28	8	1,2	13#		0.005-8.05
				14#		0.016-24.1
				19#		0.028-41.8
				16#		0.038-57.4
CF600W	mYZ15-13	3	1	13#	0.2-600	0.012-37.8
				14#		0.038-114
				19#		0.086-258
				16#		0.13-396
				25#		0.28-744
				17#		0.41-1070
	mYZ15-23	3	2	13#		0.012-37.8
				14#		0.038-114
				19#		0.086-258
				16#		0.13-396
