MP系列微型柱塞泵

具有極高的分配精度和分配準确度，主要功能是實☆現液體介質的恒流輸送。

所屬分類：

精密柱塞泵

标簽：

産品咨詢電話：

産品說明書下載

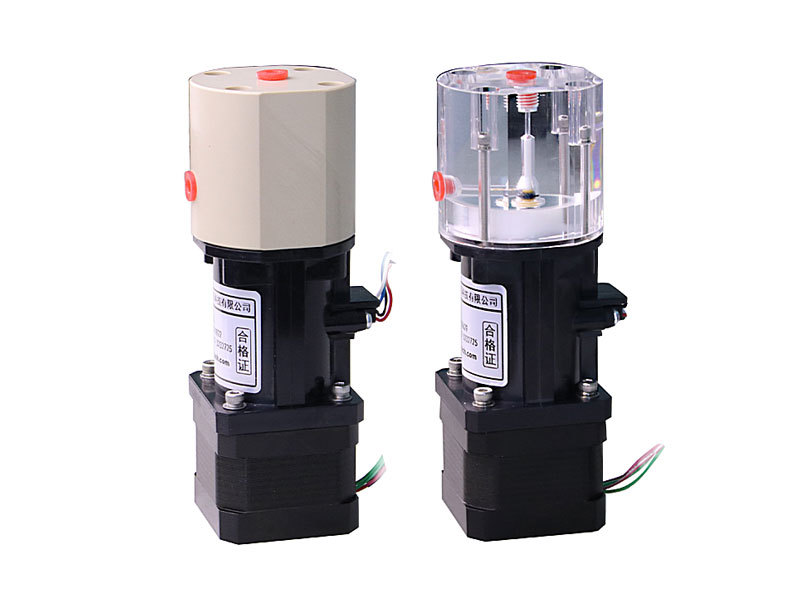

MP系列微型柱塞泵

産品描述

商品名稱: MP系列微型柱塞泵

具有極高的分配精度和分配準确度，主要功能是實現液體介質的恒流輸送。

産品介紹

◆MP系列微型柱塞泵是迪創公司自主研發的一款精密分配泵，主要功能是實現(xi'àn)液體介質的恒流輸送。

◆該微型柱塞泵具有極高的分配精度和分配準确度。

◆在不影響精度和準确度的前提下，使用壽命可達到(dà$o)500萬個周期以上，是一款高性能、低成本、免維護的 (de)精密分配泵。

技術參數

柱塞泵規格	25ul 50ul 100ul 250ul 500ul 1ml 2.5ml ¶5ml共8種規格
重複性精度（以去離子水為例）	100%分配：＜0.1% 滿行程分配準确度≥99.5%、10%分配：＜0.5%、1 %分配：＜2%
精度	滿行程分配準确度≥99.5%
柱塞滿行程	12.5mm（2000步）
柱塞移動速度	≤12.5mm/0.8s
行程分辨率	0.00625mm或1步
使用壽命	先進的氧化锆陶瓷柱塞加工技術和密封技術，保證了泵的使用壽命可達到50±0萬個周期以上，無需維修護理
接觸液體的材料	泵頭材料标準配置為亞克力（PMMA），柱塞材料：氧化锆陶瓷TZP密封圈材料，超高分子量聚乙烯UHMW-PE、氟橡膠VITON
驅動電機	長壽命、高性能的1.8°兩相步進電機(j ī)
位置檢測	末端位置光學檢測，光電複位傳感器可定位泵的初始狀态在完全吸液或完全分配狀态
工作壓力	0～0.68Mpa
螺紋接口	泵頭通過1/4″-28內螺紋平底接口，外接管路
外供電源	電壓DC24V，電流1.2A
工作環境	溫度10℃～40℃，濕度20%～80%
柱塞泵驅動	該微型柱塞泵不能單獨工作，需外配控制電路及外接管路

選型指南

産品型号	單次灌注液量	泵頭外殼材質	産品型号	單次灌注液量	泵頭外殼材質
MP100-1L	100uL	PMMA（亞克力）	MP100-2L	100uL	PEEK（聚醚醚酮）
MP500-1L	500uL		MP500-2L	500uL
MP1000-1L	1mL		MP1000-2L	1mL
MP2500-1L	2.5mL		MP2500-2L	2.5mL
MP5000-1L	5mL		MP5000-2L	5mL

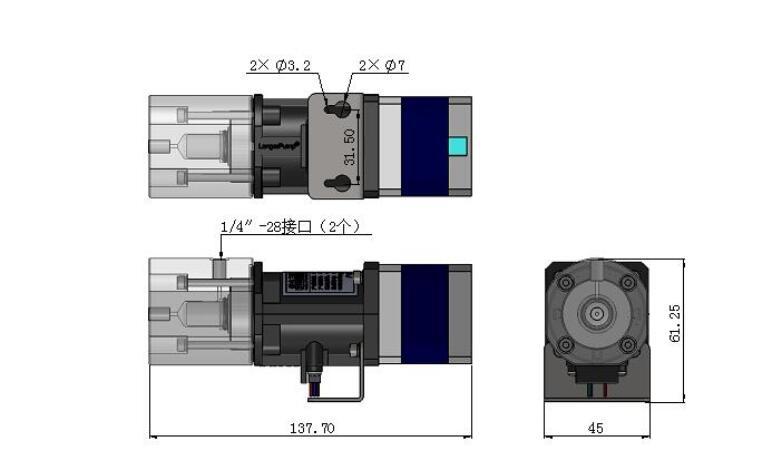

外形尺寸

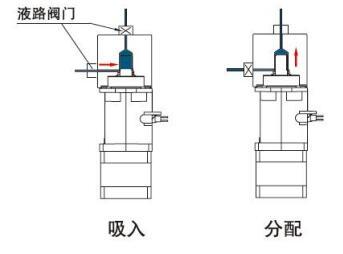

工作原理

◆步進電機驅動，絲杠傳動，推動柱塞在泵頭內往複運動。在泵頭接口形成正壓或負壓，實現流體的排出或吸入。±

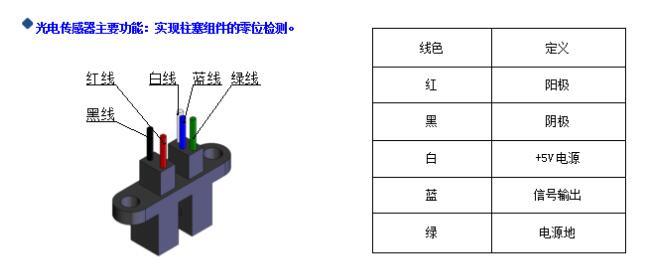

◆光電傳感器用于零位檢測，确保精确定位。

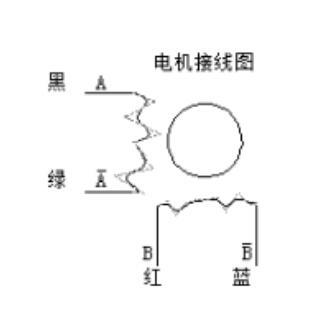

電機參數及接口

通用技術參數		電氣技術參數
步距角	1.8°±5%	相電壓	2.4V
相數	2	相電流	1.2A
絕緣電阻	100MΩ MIX	電阻	2.0Ω±10%
絕緣等級	B級	電感	4.2mH±20%
