S300-1B（1S）+114DV
所屬分類：
标簽：
- 産品描述

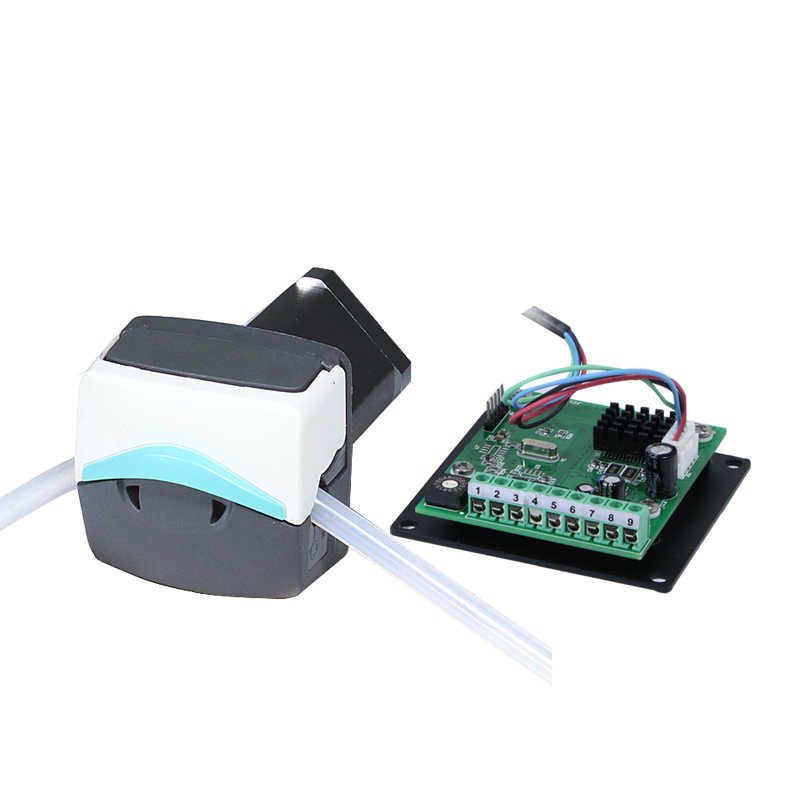

S300-1B（1S）+114DV
-
- 商品名稱: S300-1B（1S）+114DV
流量範圍：0.005-560ml/min；翻蓋結構，更換軟管快捷，适合設備配套使用
産品介紹
◆流量範圍：0.005-560ml/min
◆适用轉速：≤600rpm（＞400rpm，間歇運行）

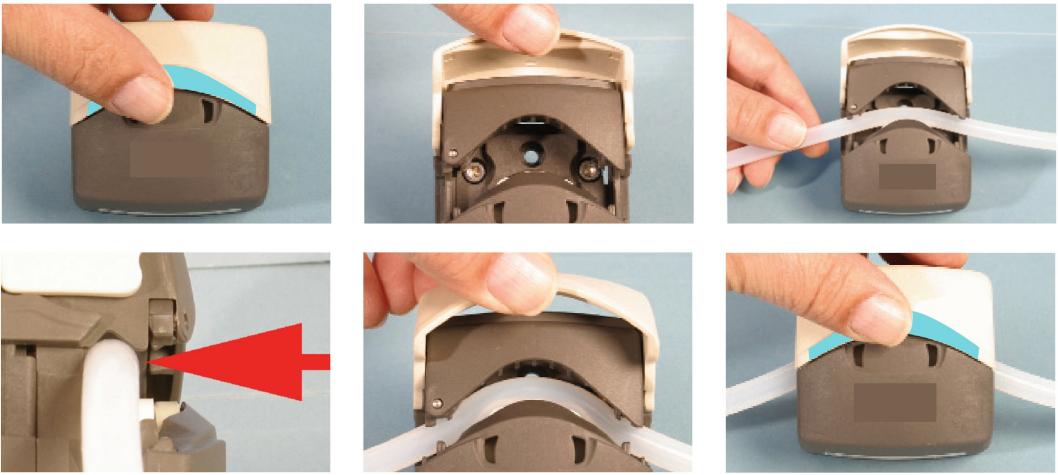

◆翻蓋結構，更換軟管快捷、方便◆彈性擠壓軟管，軟管壽命長
◆114DV 4滾輪泵頭流量較大，116DV 6滾輪泵頭脈動更低
◆安裝方便，适合設備配套使用
◆常規步進電機、閉環步進電機可選
技術參數
産品型号 S300-1B S300-1S 産品圖片 電機類型 步進電機 閉環步進電機 适用泵頭 114DV 116DV 114DV 116DV 泵頭滾輪數 4 6 4 6 适用轉速 0.1-300 0.1-300 0.1-600（＞400rpm 間歇運行） 0.1-300 參考流量（mL/min） 0.005-279.9 0.005-170 0.005-560 0.005-170 适用通道數 1 1 适用軟管 13#、14#、19#、16#、25# 13#、14#、19#、16#、25# 産品結構 泵頭與電路闆分體結構 泵頭、電機、驅動控制一體 産品特點 操作方便，精度較高 噪音低、精度高、不丢步 內控調速 BCD撥碼開關調速 無 外部信号調速 0-10KHz、0-5V、0-10V、4-20mA 0-5V 通信控制 RS485通信控制 啓停控制 開關量控制啓停 方向控制 開關量控制運轉方向 适用電源 DC12-24V 工作環境 0-40℃，相對濕度：<80% 軟裝安裝

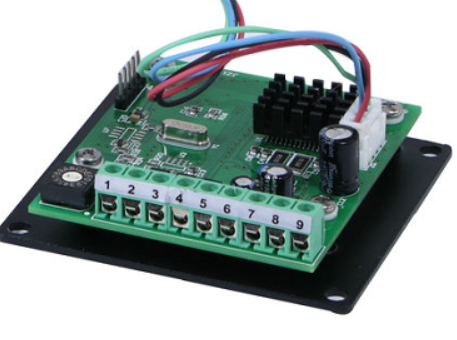

控制電路
◆S300-1B+114DV控制闆
◆BCD編碼開關15檔調速
◆BCD編碼開關撥到“0”位為外部信号控制
◆1、2端子為RS485通訊控制輸入端，1為正，2為負
◆3、4端子為外部信号輸入端，3為正，4為負外部信号包括：0-10KHz、0-5V、0-10V、4∞-20mA任選其一
◆5、7端子控制啓停，懸空或斷開，泵運行；閉合，泵停止
◆6和7端子為方向控制，懸空或斷開，泵順時針運行；閉合，泵逆時針運行
◆8、9為電源輸入端，9為正，8為負，推薦使用DC24V
參考流量
114DV 轉速 平均流量 ml/min 轉速 平均流量 ml/min rpm 13# 14# 19# 16# 25# rpm 13# 14# 19# 16# 25# 10 0.47 1.42 2.93 5.08 9.33 150 6.99 21.3 43.95 76.2 139.95 20 0.93 2.84 5.86 10.16 18.66 200 9.32 28.4 58.6 101.6 186.6 30 1.40 4.26 8.79 15.24 27.99 250 11.65 35.5 73.25 127 233.25 40 1.86 5.68 11.72 20.32 37.32 300 13.98 42.6 87.9 152.4 279.9 50 2.33 7.10 14.65 25.40 46.65 350 16.31 49.7 102.55 177.8 326.55 60 2.80 8.52 17.58 30.48 55.98 400 18.64 56.8 117.2 203.2 373.2 70 3.26 9.94 20.51 35.56 65.31 450 20.97 63.9 131.85 228.6 419.85 80 3.73 11.36 23.44 40.64 74.64 500 23.30 71 146.5 254 466.5 90 4.19 12.78 26.37 45.72 83.97 550 25.63 78.1 161.15 279.4 513.15 100 4.66 14.2 29.3 50.8 93.3 600 28.00 85 176 305 560 外形尺寸

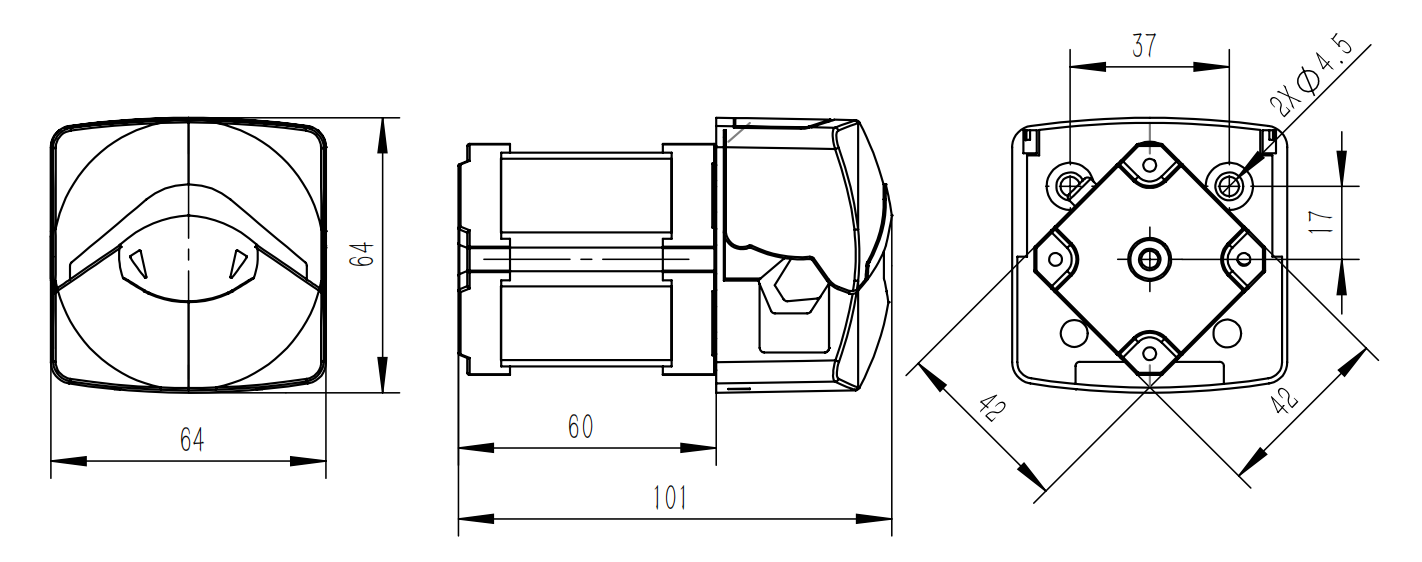

◆S300-1B+114DV外形尺寸
