S100（300，600）-2B+313D

流量範圍：0.07-2400mL/min， 翻蓋結構泵頭，體積小巧，操作方便可靠

所屬分類：

标簽：

産品咨詢電話：

0312-3253126

    S100（300，600）-2B+313D

    • 産品描述
    • 商品名稱: S100（300，600）-2B+313D

    流量範圍：0.07-2400mL/min， 翻蓋結構泵頭，體積小巧，操作方便可(kě±)靠

    産品介紹

    ◆流量範圍：0.07-2400mL/min

    ◆翻蓋結構泵頭，體積小巧，操作方便可靠
    ◆步進電機驅動,一體結構

    ◆15檔BCD撥碼開關調速，或外控信号調速

    ◆開關量控制啓停，開關量控制正反轉

    ◆流量精度可達±1%

    ◆直流24V供電

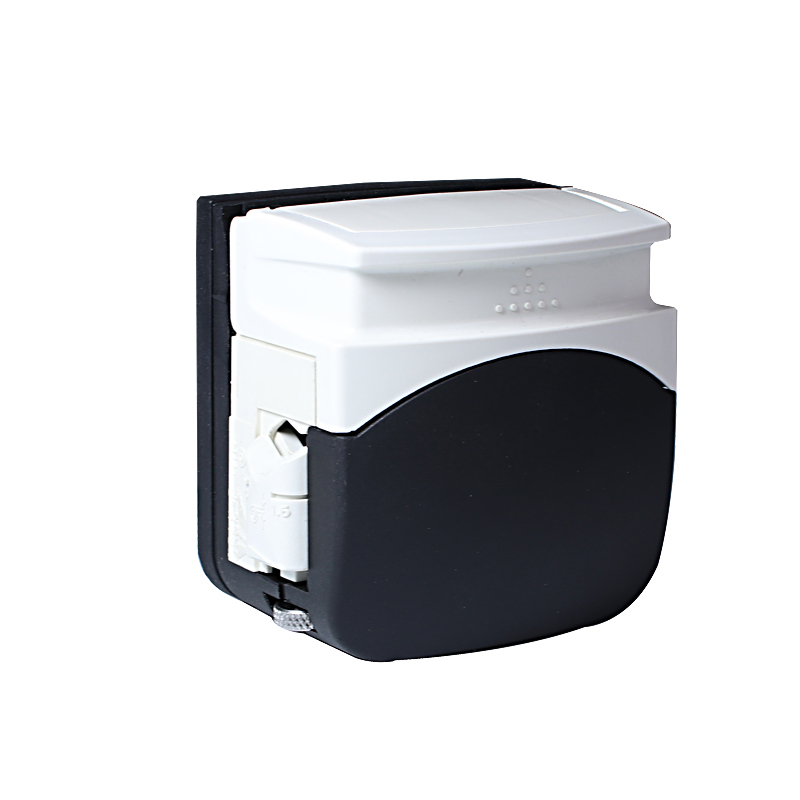

    蠕動泵泵頭

    313D-CM

    軟管安裝

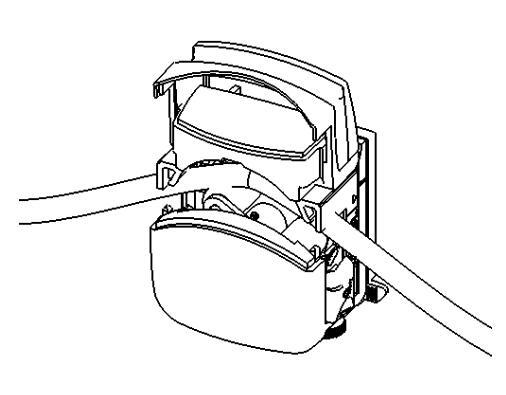

    向上扳動壓塊，壓塊上翻

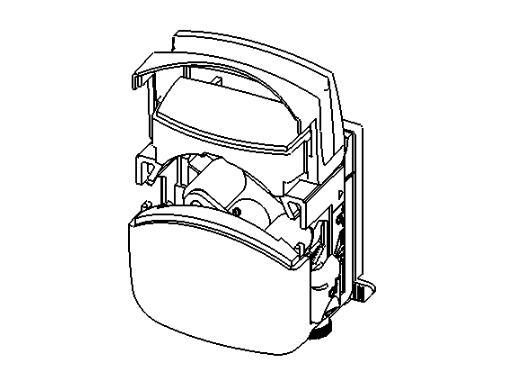

    裝入軟管，保證軟管位于滾輪中間位置

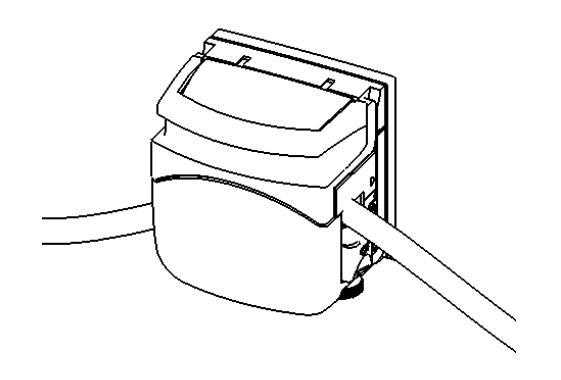

    向下翻動壓塊，壓塊下移，壓緊軟管調節兩側手輪，固定軟管

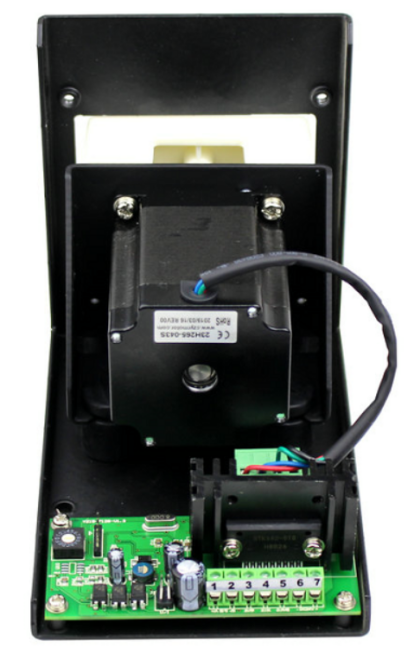

    控制電路

    ◆BCD編碼開關15檔調速

    ◆BCD編碼開關撥到“0”位為外部信号控制

    ◆1、2端子為外部信号輸入端，1為正，2為負外部信号包括：0-10KHz、0-5V、0-10V、4-20αmA、RS485通訊控制，任選其一

    ◆3、5端子控制啓停，懸空或斷開，泵運行；閉合，泵停止

    ◆4和5端子為方向控制，懸空或斷開，泵順時針運行；閉合，泵逆時針運行

    ◆6、7為電源輸入端，7為正，6為負，推薦使用DC24V

    技術參數

    産品型号S100(300，600)-2B+313D
    啓停控制可以控制啓動和停止
    方向控制正反方向可逆
    內控轉速控制BCD撥碼開關調節
    外控轉速控制0-10kHz脈沖控制或0-5V,0-10V,4-20mA模拟信号控制,任選其中一種.标配0-10KHz
    S100-2B+YZ15(25) 內控轉速範圍1-100rpm，15檔調節，标準配置為 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可定制
    S300-2B+YZ15(25) 內控轉速範圍1-300rpm，15檔調節，标準配置為 20，40，60，80，100，120，140，160，180，200，220，240，260，280，300rpm,可定制
    S600-2B+YZ15(25) 內控轉速範圍1-600rpm，15檔調節，标準配置為 40，80，120，160，200，240，280，320，360，400，440，480，52±0，560，600rpm,可定制
    外控轉速範圍0-100rpm，轉速分辨率0.1rpm；≥100rpm，轉速分辨率1rpm，全程線性對應
    通訊控制RS485通訊控制，使用Modbus通訊協議，通訊控制和其它外控 控制不能并存，任選其一
    轉速誤差≤±0.5%
    适配軟管13#,14#,19#,16#,25#,17#,18#,
    啓停控制啓停控制開關量控制觸點常開，蠕動泵運行；觸點閉合（端口3與端口5短接），蠕動泵停止
    方向控制方向控制開關量控制觸點常開，蠕動泵順時針運行；觸點常₩閉（端口4與端口5短接），蠕動泵逆時針運行
    适用電源11.4-25.2V DC；或100-240V AC（選配電源适配器） 50/60Hz
    工作環境0-40℃，相對濕度：<80%
    重量2000g

    選型指南

    産品型号

    泵頭滾輪數

    可選通道

    軟管

    轉速範圍（RPM）

    流量範圍（mL/min）

    S100-2B+313D

    3

    1，2

    13#

    ≤100

    ≤7.4

    14#

    ≤32.8

    19#

    ≤58.6

    16#

    ≤97

    25#

    ≤228

    17#

    ≤378

    18#

    ≤480

    S300-2B+313D

    3

    1，2

    13#

    ≤300

    ≤22.3

    14#

    ≤98.0

    19#

    ≤174.3

    16#

    ≤297.4

    25#

    ≤704.1

    17#

    ≤1143

    18#

    ≤1572

    S600-2B+313D

    3

    1，2

    13#

    ≤600

    ≤43.6

    14#

    ≤197.5

    19#

    ≤291.5

    16#

    ≤595.1

    25#

    ≤1347.5

    17#

    ≤2064

    18#

    ≤2444

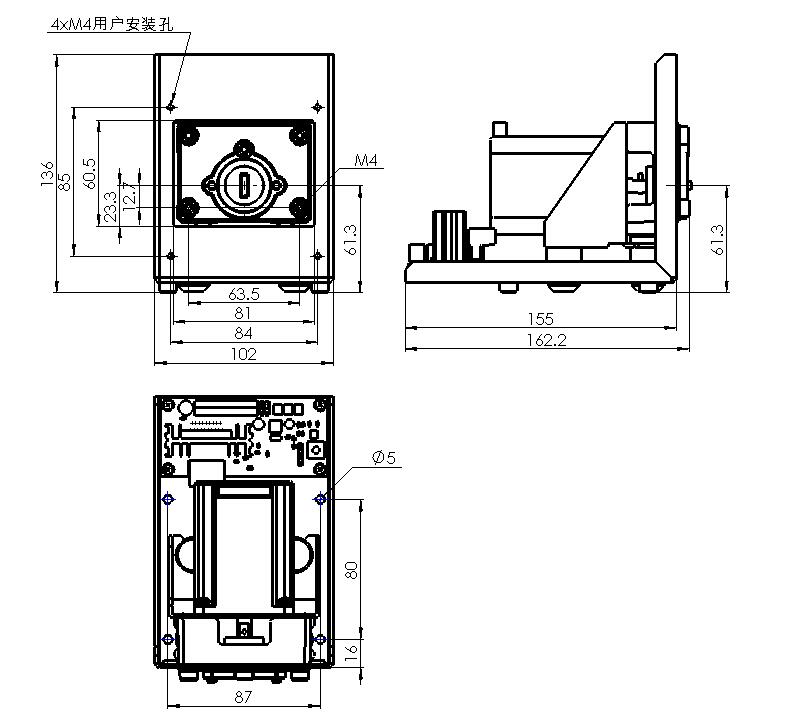

    外形尺寸

    S600-2B+YZ15安裝圖
