S100（300、600）-2B+DMD15

流量範圍：0.13-3296mL/min，步進電機驅動，低脈動高精度DMD15蠕動泵泵頭

所屬分類：

标簽：

産品咨詢電話：

獲取報價

    S100（300、600）-2B+DMD15

    • 産品描述
    • 商品名稱: S100（300、600）-2B+DMD15

    流量範圍：0.13-3296mL/min，步進電機驅動，低脈動高精度DMD15蠕動泵泵頭

    産品介紹

    ◆流量範圍：0.13-3296mL/min

    ◆低脈動高精度DMD15蠕動泵泵頭
    ◆步進電機驅動,一體結構

    ◆15檔BCD撥碼開關調速，或外控信号調速

    ◆開關量控制啓停，開關量控制正反轉

    ◆流量精度可達±0.5%

    ◆直流24V供電

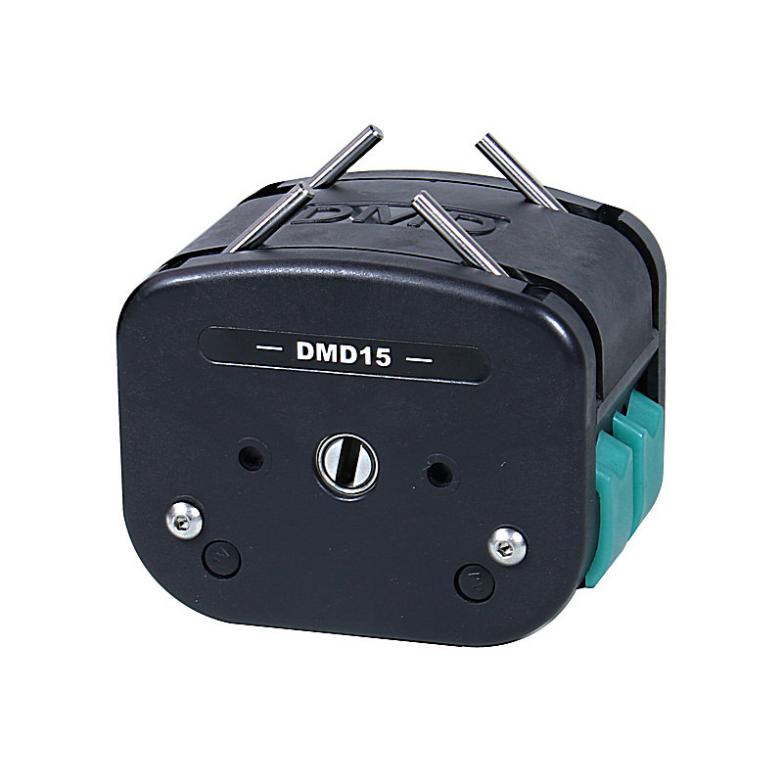

    蠕動泵泵頭

    BT100-2J+DMD15-PNG-2

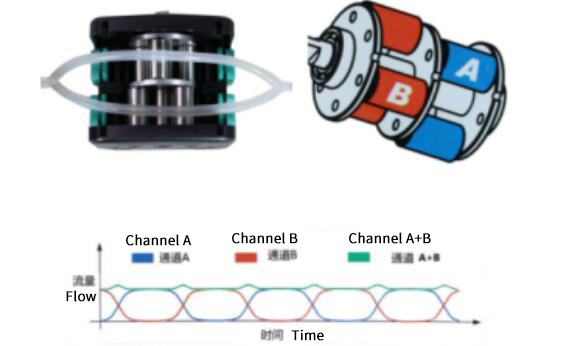

    相位補償原理

    ◆前滾輪位于後泵頭2個滾輪之間

    ◆前後泵頭入口和出口管路分别用三通連接，前後泵頭管路(l↔ù)液體相互補償

    ◆液體脈動大幅降低，流量精度±0.5%以上

    軟管安裝

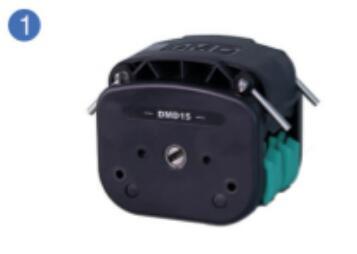

    向下扳動左右扳杆，取下壓塊

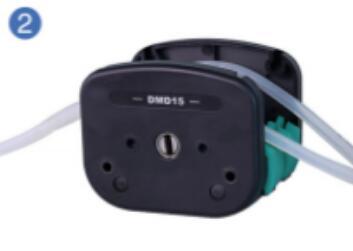

    将“Y”型軟管自然放入滾輪上

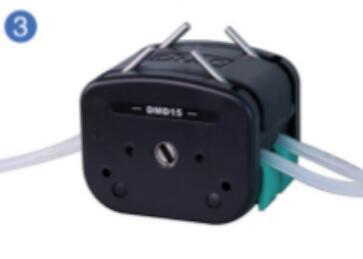

    向上扳動扳杆，壓塊下壓到位，管卡可靠卡住軟管，完成軟管安裝

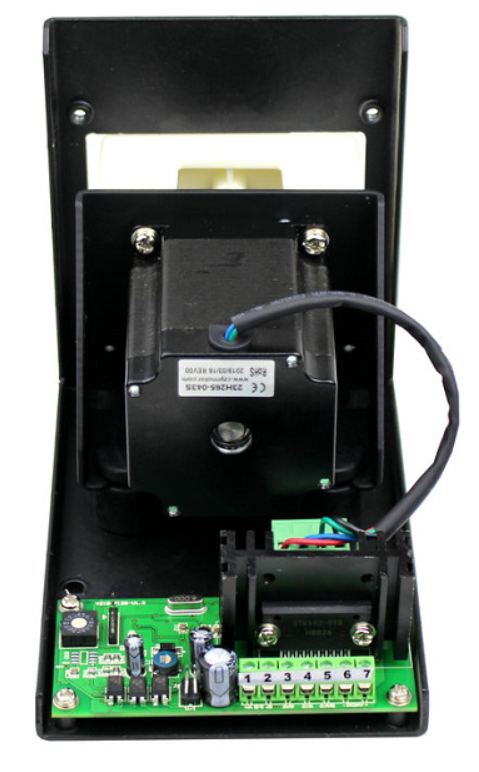

    控制電路

    ◆BCD編碼開關15檔調速

    ◆BCD編碼開關撥到“0”位為外部信号控制

    ◆1、2端子為外部信号輸入端，1為正，2為負外部信号包括：0-10KHz、0-5V、0-10V、4-20mA、RS485通€(tōng)訊控制，任選其一

    ◆3、5端子控制啓停，懸空或斷開，泵運行；閉合，泵停止

    ◆4和5端子為方向控制，懸空或斷開，泵順時針運行；閉合，泵逆時針運行

    ◆6、7為電源輸入端，7為正，6為負，推薦使用DC24V

    技術參數

    産品型号S100（300、600）-2B
    适用泵頭DMD15
    啓停控制可以控制啓動和停止
    方向控制正反方向可逆
    內控轉速控制BCD撥碼開關調節
    外控轉速控制0-10kHz脈沖控制或0-5V,0-10V,4-20mA模拟信号控制,任選其中一種.标配0-10KHz
    S100-2B 內控轉速範圍1-100rpm，15檔調節，标準配置為 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可定制
    S300-2B 內控轉速範圍1-300rpm，15檔調節，标準配置為 20，40，60，80，100，120，140，160，180，200，220，2★40，260，280，300rpm,可定制
    S600-2B 內控轉速範圍1-600rpm，15檔調節，标準配置為 40，80，120，160，200，240，280，320，360，400，440，480，520，560，600rpm,可(kě•)定制
    外控轉速範圍0-100rpm，轉速分辨率0.1rpm；≥100rpm，轉速分辨率1rpm，全程線性對應
    通訊控制RS485通訊控制，使用Modbus通訊協議，通訊控制和其它外控控制不±(bù)能并存，任選其一
    轉速誤差≤±0.5%
    适配軟管13#,14#,19#,16#,25#,17#
    啓停控制啓停控制開關量控制觸點常開，蠕動泵運行；觸點閉合（端口3與端口5短₽(duǎn)接），蠕動泵停止
    方向控制方向控制開關量控制觸點常開，蠕動泵順時針運行；觸點常閉（端口4與端口5短(duǎn¥)接），蠕動泵逆時針運行
    适用電源11.4-25.2V DC；或100-240V AC（選配電源适配器） 50/60Hz>
    工作環境0-40℃，相對濕度：<80%
    重量2000g

    選型指南

    産品型号

    泵頭滾輪數

    可選通道

    軟管

    轉速範圍（RPM）

    流量範圍（mL/min）

    S100-2B+DMD15

    3

    1

    2*13#

    1-100

    0.13-12.65

    2*14#

    0.49-49.4

    2*19#

    0.95-97.04

    2*16#

    1.6-178.08

    2*25#

    3.4-380.9

    2*17#

    5.5-565.7

    S300-2B+DMD15

    2*13#

    1-300

    0.13-36

    2*14#

    0.49-144.04

    2*19#

    0.95-158.31

    2*16#

    1.6-501.58

    2*25#

    3.4-1038.8

    2*17#

    5.5-1746.38

    S600-2B+DMD15

    2*13#

    1-600

    0.13-49.6

    2*14#

    0.49-266.45

    2*19#

    0.95-564.98

    2*16#

    1.6-941

    2*25#

    3.4-1371

    2*17#

    5.5-3296

    外形尺寸

    S600-2B+YZ15安裝圖
