S100（300，600）-2B+YZ系列

流量範圍：0.07-2400mL/min，步進電機驅動，15檔BCD撥碼開關調速或外控信号調速

所屬分類：

标簽：

産品咨詢電話：

獲取報價

    S100（300，600）-2B+YZ系列

    • 産品描述
    • 商品名稱: S100（300，600）-2B+YZ系列

    流量範圍：0.07-2400mL/min，步進電機驅動，15檔BCD撥碼開關調速或外控信号調速

    産品介紹

    ◆流量範圍：0.07-2400mL/min
    ◆步進電機驅動，一體結構

    ◆15檔BCD撥碼開關調速，或外控信号調速

    ◆開關量控制啓停，開關量控制正反轉

    ◆流量精度可達±1%

    ◆直流24V供電

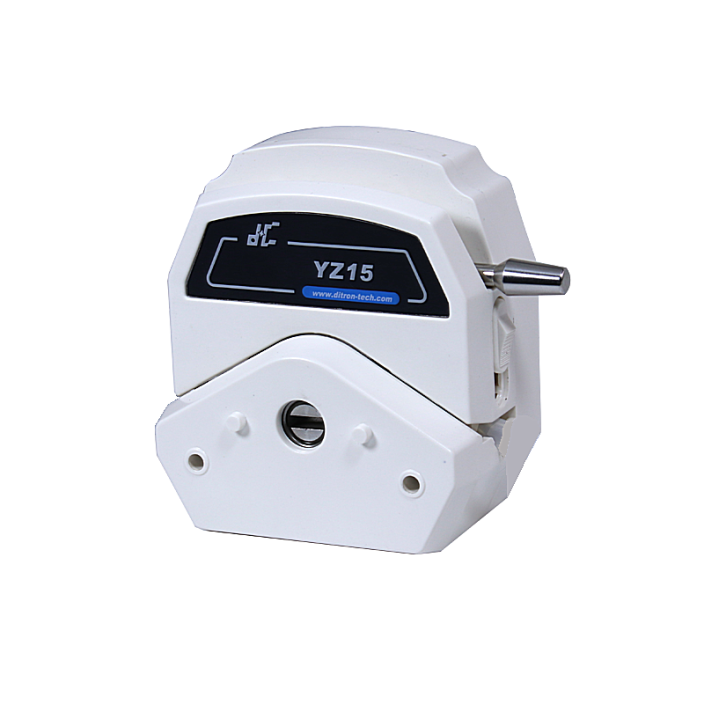

    蠕動泵泵頭


    軟管安裝

    将扳杆逆時針扳開180°，提起壓塊

    将軟管自然放入滾輪與上壓塊之間

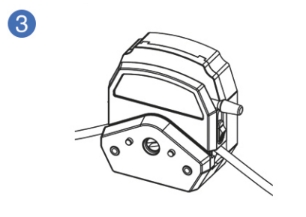

    順時針扳動扳杆180°，壓塊下壓到位，完成軟管安裝

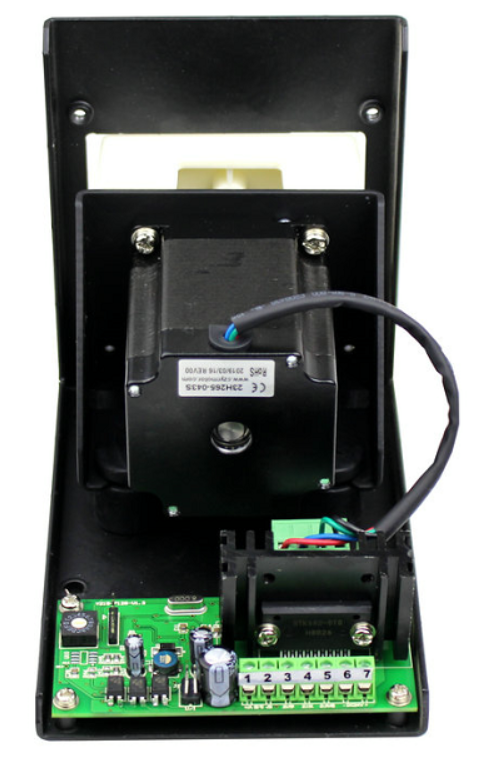

    控制電路

    ◆BCD編碼開關15檔調速

    ◆BCD編碼開關撥到“0”位為外部信号控制

    ◆1、2端子為外部信号輸入端，1為正，2為負外部信号包括：0-10KHz、0-5V、0-10V、4-20m★A、RS485通訊控制，任選其一

    ◆3、5端子控制啓停，懸空或斷開，泵運行；閉合，泵停止

    ◆4和5端子為方向控制，懸空或斷開，泵順時針運行；閉合，泵逆時針運行

    ◆6、7為電源輸入端，7為正，6為負，推薦使用DC24V

    技術參數

    産品型号S100(300，600)-2B+YZ系列
    适用泵頭YZ15A(PSF材料),YZ25A(PSF材料),YZ15B(PPS材料),YZ25B(PPS材料),YZ15C(6滾輪)
    啓停控制可以控制啓動和停止
    方向控制正反方向可逆
    內控轉速控制BCD撥碼開關調節
    外控轉速控制0-10kHz脈沖控制或0-5V,0-10V,4-20mA模拟信号控制,任選其中一種.标配0-10KHz
    S100-2B+YZ15(25) 內控轉速範圍1-100rpm，15檔調節，标準配置為 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可定制
    S300-2B+YZ15(25) 內控轉速範圍1-300rpm，15檔調節，标準配置為 20，40，60，80，100，120，140，160，180，200，220，240，260，280，300rpm,可定制(z♠hì)
    S600-2B+YZ15(25) 內控轉速範圍1-600rpm，15檔調節，标準配置為 40，80，120，160，200，240，280，320，360，400，440，♣480，520，560，600rpm,可定制
    外控轉速範圍0-100rpm，轉速分辨率0.1rpm；≥100rpm，轉速分辨率1rpm，全程線性對應
    通訊控制RS485通訊控制，使用Modbus通訊協議，通訊控制和其它外控控制¥(zhì)不能并存，任選其一
    轉速誤差≤±0.5%
    适配軟管13#,14#,19#,16#,25#,17#,18#,15#,24#
    啓停控制啓停控制開關量控制觸點常開，蠕動泵運行；觸點閉合（端口3與端口5短接）×，蠕動泵停止
    方向控制方向控制開關量控制觸點常開，蠕動泵順時針運行；觸點常閉（端口4與端口5短接∏），蠕動泵逆時針運行
    适用電源11.4-25.2V DC；或100-240V AC（選配電源适配器） 50/60Hz
    工作環境0-40℃，相對濕度：<80%
    重量2000g

    選型指南

    産品型号

    泵頭滾輪數

    可選通道

    軟管

    轉速範圍（RPM）

    流量範圍（mL/min）

    S100-2B+YZ15

    3

    1，2

    13#

    ≤100

    ≤7.91

    14#

    ≤28.93

    19#

    ≤54.17

    16#

    ≤87.95

    25#

    ≤183.71

    17#

    ≤325.0

    18#

    ≤460.0

    S100-2B+YZ25

    3

    1，2

    15#

    ≤100

    ≤178.99

    24#

    ≤285.0

    S300-2B+YZ15

    3

    1，2

    13#

    ≤300

    ≤23.21

    14#

    ≤88.76

    19#

    ≤165.07

    16#

    ≤270.25

    25#

    ≤558.33

    17#

    ≤968.33

    18#

    ≤1343

    S300-2B+YZ25

    3

    1，2

    15#

    ≤300

    ≤530.0

    24#

    ≤871.7

    S600-2B+YZ15

    3

    1，2

    13#

    ≤600

    ≤46.10

    14#

    ≤178.1

    19#

    ≤336.9

    16#

    ≤556.22

    25#

    ≤1176

    17#

    ≤2111

    18#

    ≤2416

    S600-2B+YZ25

    3

    1，2

    15#

    ≤600

    ≤1066

    24#

    ≤1856

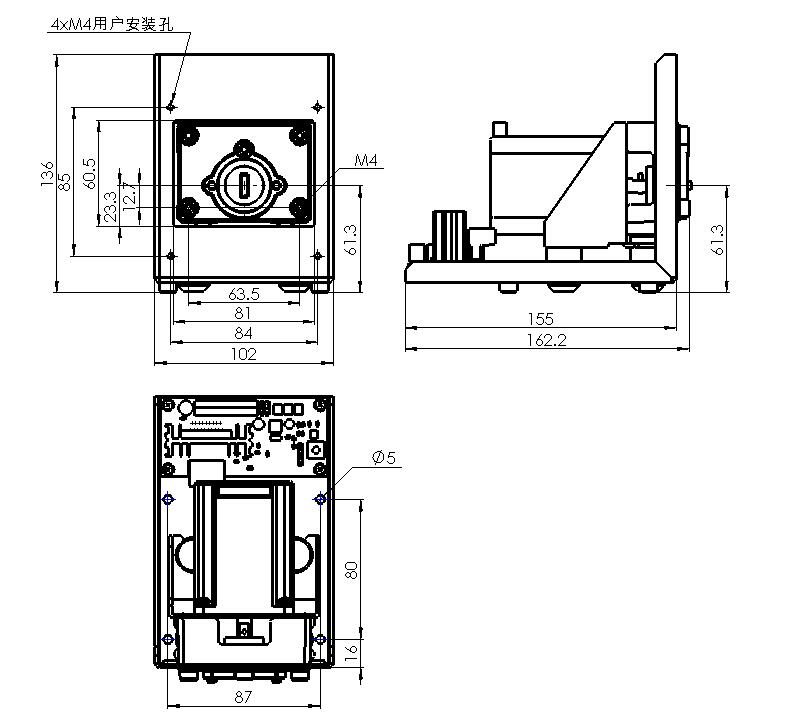

    外形尺寸

    S600-2B+YZ15安裝圖
