S100-1B+JY10

流量範圍：0.006-41mL/min，步進電機驅動，适合微小流量高(gā€o)精度液體輸送

所屬分類：

标簽：

産品咨詢電話：

    S100-1B+JY10

    • 産品描述
    • 商品名稱: S100-1B+JY10

    流量範圍：0.006-41mL/min，步進電機驅動，适合微小流量高精度液體輸送

    産品介紹

    ◆流量範圍：0.006-41mL/min，适合微小流量高精度液體輸送

    ◆泵頭有4滾輪、8滾輪可選，4滾輪泵頭流量稍大，8滾輪泵頭脈動更低

    ◆步進電機驅動,分體結構

    ◆15檔BCD撥碼開關調速，或外控信号調速

    ◆開關量控制啓停，開關量控制正反轉

    ◆流量精度可達±1%

    ◆直流24V供電，可選配電源适配器，實現220V交流電源供電

    控制電路

    ◆BCD編碼開關15檔調速

    ◆BCD編碼開關撥到“0”位為外部信号控制

    ◆1、2端子為RS485通訊控制輸入端，1為正，2為負

    ◆3、4端子為外部信号輸入端，3為正，4為負外部信号包括：0-10KHz、0-5≠V、0-10V、4-20mA任選其一

    ◆5、7端子控制啓停，懸空或斷開，泵運行；閉合，泵停止

    ◆6和7端子為方向控制，懸空或斷開，泵順時針運行；閉合，泵逆時(s∑hí)針運行

    ◆8、9為電源輸入端，9為正，8為負，推薦使用DC24V

    技術參數

    産品型号S100-1B+JY10
    适用泵頭JY10A(4滾輪)，JY10B(8滾輪)
    啓停控制可以控制啓動和停止
    方向控制正反方向可逆
    內控轉速控制BCD撥碼開關調節
    外控轉速控制0-10kHz脈沖控制或0-5V,0-10V,4-20mA模拟信号控制,任選其中一種.标配0-10KHz
    內控轉速範圍1-100rpm，15檔調節，标準配置為 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可訂制
    外控轉速範圍0-100rpm，轉速分辨率0.1rpm，全程線性對應
    通訊控制RS485通訊控制，使用Modbus通訊協議，通訊控制(z©hì)和其它外控控制不能并存，任選其一
    轉速誤差≤±0.5%
    适配軟管0.6×1，1×1,2×1，2.4×0.8，3×1，0.38×0.86，0.76×0.86，1.02×0.86，1.6×0.8，2.06×0.86，2.79<×0.86，3.17×0.86，3.2×0.8
    啓停控制啓停控制開關量控制觸點常開，蠕動泵運行；觸點閉合（端口5與端口7短接Ω），蠕動泵停止
    方向控制方向控制開關量控制觸點常開，蠕動泵順時針運行；觸點常閉（端口6與端口7短接），蠕動泵逆時("shí)針運行
    适用電源11.4-25.2V DC；或100-240V AC（選配電源适配器） 50/60Hz
    工作環境0-40℃，相對濕度：<80%
    重量610g

    選型指南

    産品型号

    泵頭滾輪數

    可選通道

    軟管

    轉速範圍（RPM）

    流量範圍（mL/min）

    選型推薦

    S100-1B+JY10A

    4

    1

    0.6×1

    ≤100

    0.0027-2.7

    高精度微流量

    液體輸送，流量稍大

    1×1

    0.0059-6.28

    2×1

    0.020-20.12

    3×1

    0.038-37.47

    S100-1B+JY10B

    8

    1

    0.6×1

    ≤100

    0.0017-1.7

    适合更低液量高精度傳輸，脈動更低

    1×1

    0.0044-4.22

    2×1

    0.014-13.04

    3×1

    0.023-21.41

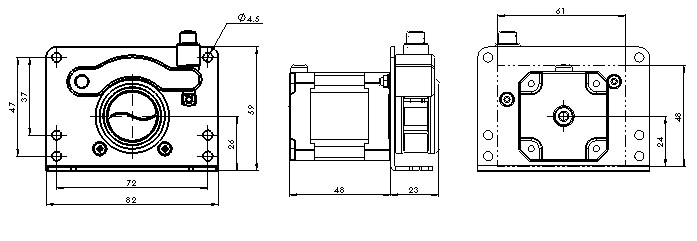

    外形尺寸

    S100-1B+JY10-4
