S100-2B+DG系列

流量範圍：0.0002-48mL/min，步進電機驅動，适合微小流量高精度液體輸送

所屬分類：

蠕動泵OEM産品

标簽：

産品咨詢電話：

0312-3253126

獲取報價

産品說明書下載

S100-2B+DG系列

産品描述

商品名稱: S100-2B+DG系列

流量範圍：0.0002-48mL/min，步進電機驅動，适合微小流量高精度液體輸送

産品介紹

◆流量範圍：0.0002-48mL/min

◆适合微小流量高精度液體輸送

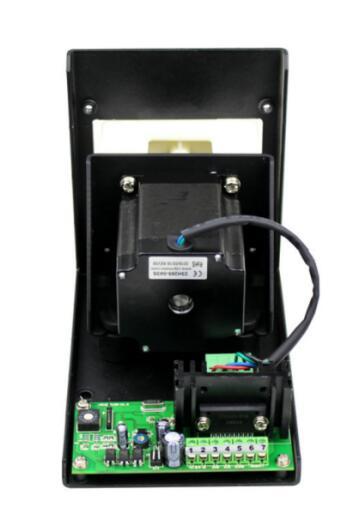

◆步進電機驅動，分體結構

◆泵頭有6滾輪、10滾輪可選，6滾輪泵頭流量稍大，10滾輪泵頭脈動更低

◆最高可擴充為6個通道（6根管路）

◆15檔BCD撥碼開關調速，或外控信号調速

◆開關量控制啓停，開關量控制正反轉

◆轉速範圍：≤100rpm

◆流量精度可達±1%

◆面闆或底座式安裝

◆直流24V供電，可選配電源适配器，實現220V交流電源供電

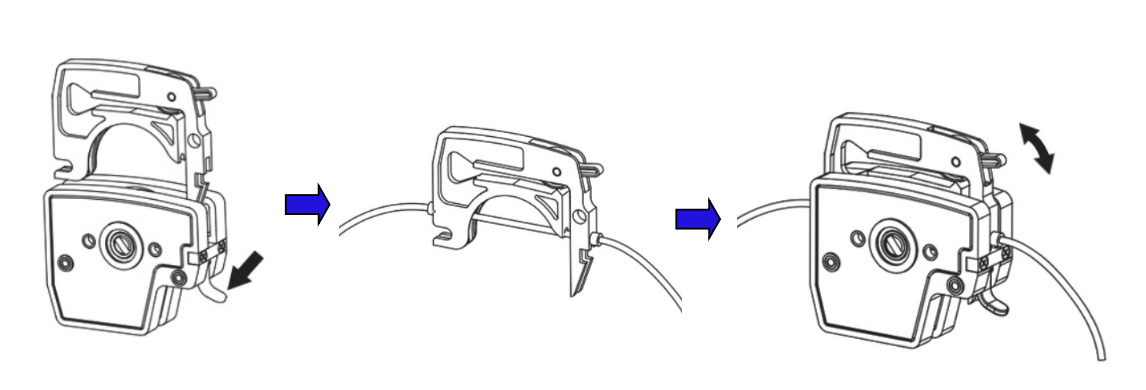

軟管安裝

◆按動扳鈕（DG-1A、DG-1B含扳鈕）或卡片斜角處，取出卡片

◆将軟管放在卡片凹槽內，兩端STOP将軟管固定在卡片上。要求STOP間距72mm，保證各通(tōn>g)道流量一緻

◆依次将裝好軟管的卡片放入泵體，完成軟管安裝

控制電路

◆BCD 編碼開關 15 檔調速
◆BCD 編碼開關撥到“0”位為外部信号控制
◆1、2端子為外部信号輸入端，1為正，2為負外部信号包&括:0-10KHz、0-5V、0-10V、4-20mA、RS485通訊控制，任選其一
◆3、5 端子控制啓停，懸空或斷開，泵運行;閉合，泵停止
◆4 和5端子為方向控制，懸空或斷開，泵順時針運行;閉合，泵逆時針運行
◆6、7為電源輸入端，7為正，6為負，推薦使用 DC24V

技術參數

産品型号	S100-2B+DG
适用泵頭	DG-1A(6滾輪),DG-1B(10滾輪)， DG-2A(6滾輪),DG-2B(10滾輪)，DG-4A(6滾輪)，DG-4B(10滾輪)， DG-6A(α6滾輪)，DG-6B(10滾輪)
啓停控制	可以控制啓動和停止
方向控制	正反方向可逆
內控轉速控制	BCD撥碼開關調節
外控轉速控制	0-10kHz脈沖控制或0-5V,0-10V,4-20mA模拟信号控制，任選其中一種,,标配0>-10KHz
內控轉速範圍	1-100rpm，15檔調節，标準配置為 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，≠可訂制
外控轉速範圍	0-100rpm，轉速分辨率0.1rpm，全程線性對應
通訊控制	RS485通訊控制，使用Modbus通訊協議，通訊控制和其它外控控制φ(zhì)不能并存，任選其一
轉速誤差	≤±0.5%
适配軟管	0.6×1，1×1,2×1，2.4×0.8，3×1，0.38×0.86，0.76×0.86，1.02×0.86，1.6×0.8，2.≤06×0.86，2.79×0.86，3.17×0.86，3.2×0.8
啓停控制	啓停控制開關量控制觸點常開，蠕動泵運行；觸點閉合（端口3與端口5短接），蠕動泵停止
方向控制	方向控制開關量控制觸點常開，蠕動泵順時針運行(xí ng)；觸點常閉（端口4與端口5短接），蠕動泵逆時針運行
适用電源	11.4-25.2V DC；或100-240V AC（選配電源适配器） 50/60Hz
工作環境	0-40℃，相對濕度：<80%
重量	1200g

選型指南

産品型号	泵頭滾輪數	可選通道	軟管	轉速範圍（RPM）	流量範圍mL/min（每通道）	選型推薦
S100-2B+DG-1A S100-2B+DG-2A S100-2B+DG-4A S100-2B+DG-6A	6	1，2，4，6	0.6×1	≤100	0.003-3.27	高精度微流量，液體輸送，流量稍大
			1×1		0.007-6.79
			2×1		0.02-20.17
			3×1		0.04-38.89
S100-2B+DG-1B S100-2B+DG-2B S100-2B+DG-4B S100-2B+DG-6B	10		0.6×1		0.003-2.64	适合更低液量高精度傳輸，脈動更低
			1×1		0.006-6.04
			2×1		0.017-17.02
			3×1		0.028-28.97
