S100（300）-11B+KZ10（15）

流量範圍：0.0025-134mL/min，直流24V供電，可選配電源适配器，實現220V交流電源供電

所屬分類：

蠕動泵OEM産品

标簽：

産品咨詢電話：

0312-3253126

獲取報價

産品說明書下載

S100（300）-11B+KZ10（15）

産品描述

商品名稱: S100（300）-11B+KZ10（15）

流量範圍：0.0025-134mL/min，直流24V供電，可選配電源适配器，實現220V交流¶電源供電

産品介紹

◆流量範圍：0.0025-134mL/min，适合微小流量高精度液體輸送

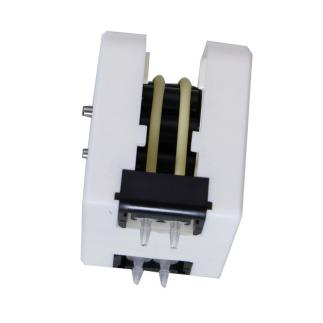

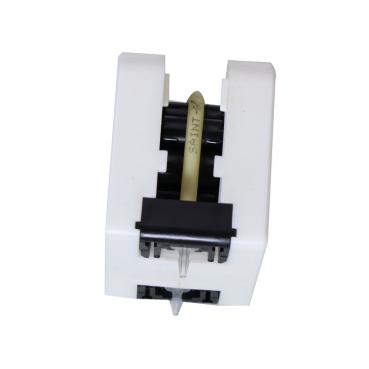

◆泵頭單通道和雙通道可選，有4滾輪、8滾輪可選，4滾輪泵頭流量稍大，8滾輪泵頭脈動更低

◆最高轉速100rpm和300rpm可選

◆泵頭可串聯使用

◆步進電機驅動

◆15檔BCD撥碼開關調速，或外控信号調速

◆開關量控制啓停，開關量控制正反轉

◆流量精度可達±1%

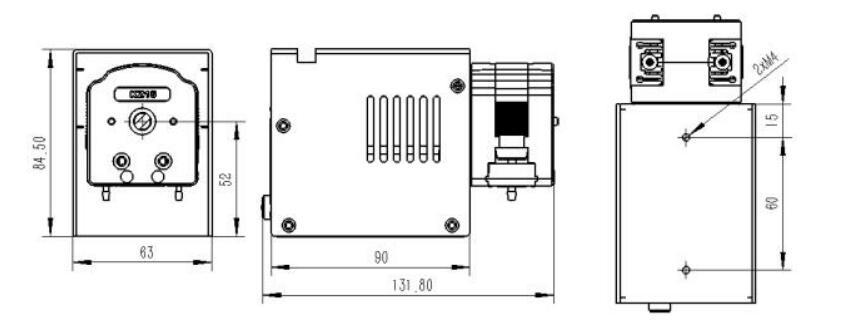

◆面闆或底座安裝

◆直流24V供電，可選配電源适配器，實現220V交流電源供電

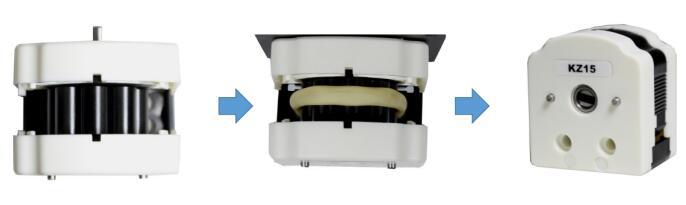

軟管安裝

◆向內按壓壓塊兩側取下壓塊→裝入軟管組件→裝入壓塊

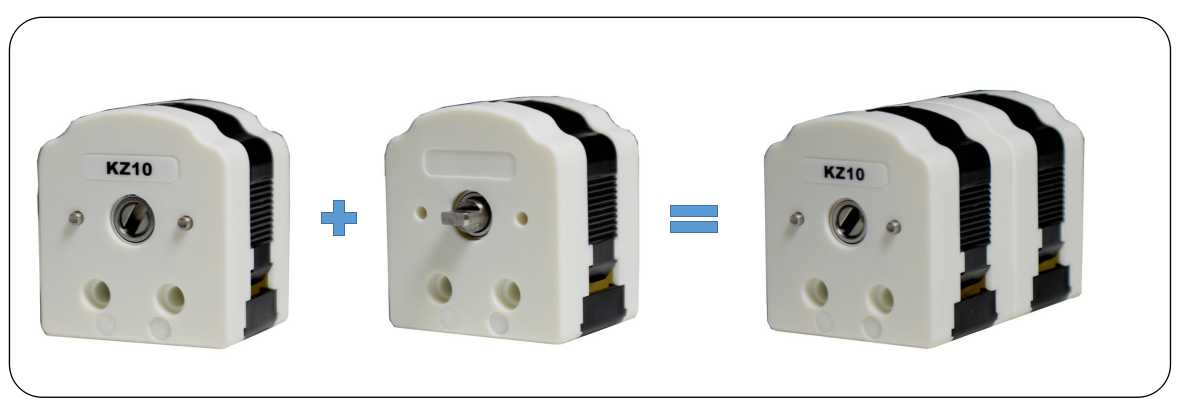

泵頭串聯

◆2個泵頭串聯，前後泵頭滾輪相互錯開安裝，前泵頭滾輪位于後泵∞頭2個滾輪之間

◆前後泵頭入口和出口管路分别用三通連接，前後泵頭管路液體相互補償

◆液體脈動大幅降低，流量精度±0.5%以上

相位補償原理

◆2個泵頭串聯，前後泵頭滾輪相互錯開安裝，前泵頭滾輪位于後泵頭2個滾輪之間

◆前後泵頭入口和出口管路分别用三通連接，前後泵頭管路液體相互補償

◆液體脈動大幅降低，流量精度±0.5%以上

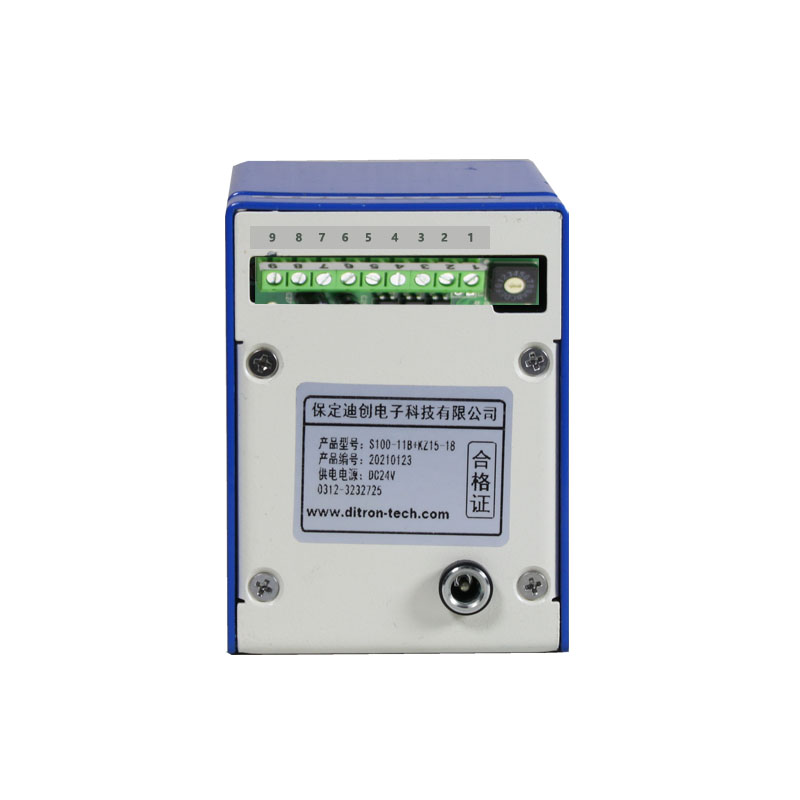

控制電路

S100-11B+2KZ10-hm-PNG-2

◆BCD編碼開關15檔調速

◆BCD編碼開關撥到“0”位為外部信号控制

◆1、2端子為RS485通訊控制輸入端，1為正，2為負

◆3、4端子為外部信号輸入端，3為正，4為負外部信号包括：0-10KHz、0-≈5V、0-10V、4-20mA任選其一

◆5、7端子控制啓停，懸空或斷開，泵運行；閉合，泵停止

◆6和7端子為方向控制，懸空或斷開，泵順時針運行≤(xíng)；閉合，泵逆時針運行

◆8、9為電源輸入端，9為正，8為負，推薦使用DC24V

技術參數

産品型号	S100（300）-11B+KZ10(15)
适用泵頭	KZ10-14	KZ10-18	KZ10-24	KZ10-28	KZ15-14	KZ15-18	KZ15-24	KZ15-28
啓停控制	可以控制啓動和停止
方向控制	正反方向可逆
內控轉速控制	BCD撥碼開關調節
外控轉速控制	0-10kHz脈沖控制或0-5V,0-10V,4-20mA模拟信号控制,任選其中一種.标配0-10KH¥z
S100-11B 內控轉速範圍	1-100rpm，15檔調節，标準配置為 5,10,15,20,25,30,35,40,45,50,60,70∏,80,90,100rpm，可訂制
S100-11B 外控轉速範圍	0-100rpm，轉速分辨率0.1rpm，全程線性對應
S300-11B 內控轉速範圍	1-300rpm，15檔調節，标準配置為20 40 60 80 120...280 300rpm，可訂制
S300-11B 外控轉速範圍	0-300rpm，轉速分辨率0.1rpm，全程線性對應
通訊控制	RS485通訊控制，使用Modbus通訊協議，通訊控制和其它外控控制 不能并存，任選其一
轉速誤差	≤±0.5%
啓停控制	啓停控制開關量控制觸點常開，蠕動泵運行；觸點閉合（端口5與端口7短接），蠕動泵停止
方向控制	方向控制開關量控制觸點常開，蠕動泵順時針運行；觸點常閉（端口6與端口7短接），蠕動泵逆時針運行($xíng)
适用電源	11.4-25.2V DC；或100-240V AC（選配電源适配器） 50/60Hz
工作環境	0-40℃，相對濕度：<80%
重量	540g

選型指南

蠕動泵型号	轉速	滾輪數	通道數	适用軟管	流量範圍（ml/min）
S100-11B+KZ10-14	100	4	1	壁厚0.8-1mm外徑≤6.4mm	0.0035-45
S100-11B+KZ10-18		8	1		0.0025-18
S100-11B+KZ10-24		4	2		0.0035-45
S100-11B+KZ10-28		8	2		0.0025-18
S100-11B+KZ15-14		4	1	13# 14# 19# 16#	0.0035-42
S100-11B+KZ15-18		8	1		0.0028-18.9
S100-11B+KZ15-24		4	2		0.0035-42
S100-11B+KZ15-28		8	2		0.0028-18.9
S300-11B+KZ10-14	300	4	1	壁厚0.8-1mm外徑≤6.4mm	0.0035-134
S300-11B+KZ10-18		8	1		0.0025-52
S300-11B+KZ10-24		4	2		0.0035-134
S300-11B+KZ10-28		8	2		0.0025-52
S300-11B+KZ15-14		4	1	13# 14# 19# 16#	0.0035-128
S300-11B+KZ15-18		8	1		0.0028-57
S300-11B+KZ15-24		4	2		0.0035-128
S300-11B+KZ15-28		8	2		0.0028-57
