S300-11B+JZ15

流量範圍：0.16-513.77mL/min 标配進口超長壽命泵管，泵管壽命＞5000小時 加長大扭矩步進電(d∏iàn)機驅動

所屬分類：

标簽：

産品咨詢電話：

    S300-11B+JZ15

    • 産品描述
    • 商品名稱: S300-11B+JZ15

    流量範圍：0.16-513.77mL/min 标配進口超長壽命泵管，泵管壽命＞5000小時 加長大扭矩步進電機(↔jī)驅動

    産品介紹

    ◆流量範圍：0.16-513.77mL/min

    ◆标配進口超長壽命泵管，泵管壽命＞5000小時
    ◆加長大扭矩步進電機驅動

    ◆泵頭有2滾輪、4滾輪可選，2滾輪泵頭流量更大，4滾輪泵頭脈動更低

    ◆15檔BCD撥碼開關調速，或外控信号調速

    ◆開關量控制啓停，開關量控制正反轉

    ◆流量精度可達±1%

    ◆直流24V供電，可選配電源适配器，實現220V交流電源​供電

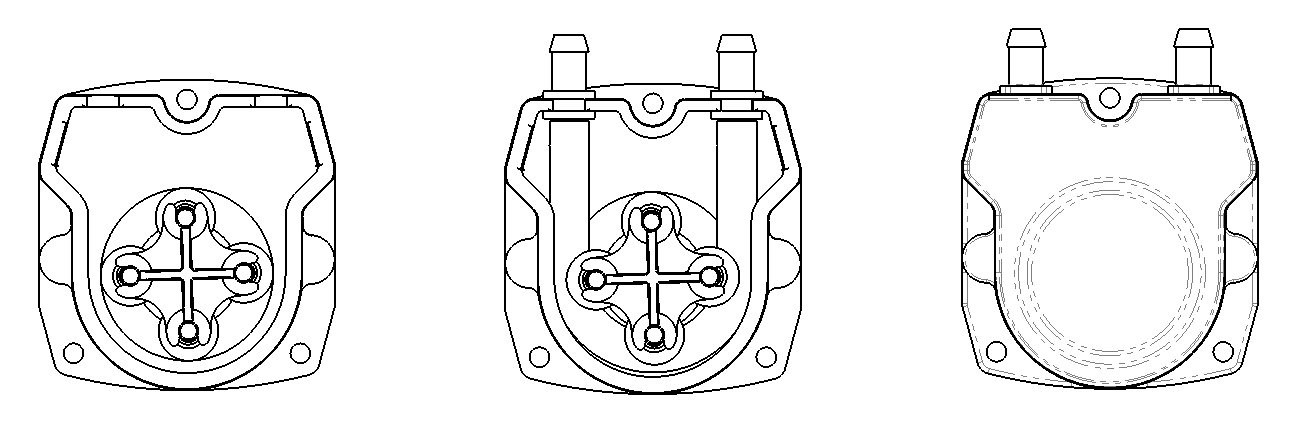

    軟管安裝

    ◆用手扳動透明殼罩圓弧處，取下殼罩

    ◆用手轉動滾輪，将兩端帶專用接頭的軟管裝入，裝入後繼續轉動滾輪，保證軟管位于滾輪的中間位置↔

    ◆扣上透明殼罩，用手用力壓緊并扣合

    控制電路

    S100-11B+2KZ10-hm-PNG-2

    ◆BCD編碼開關15檔調速

    ◆BCD編碼開關撥到“0”位為外部信号控制

    ◆1、2端子為RS485通訊控制輸入端，1為正，2為負σ

    ◆3、4端子為外部信号輸入端，3為正，4為負外部信号包括：0-10KHz、0-5V、0-10∞V、4-20mA任選其一

    ◆5、7端子控制啓停，懸空或斷開，泵運行；閉合，泵停止

    ◆6和7端子為方向控制，懸空或斷開，泵順時針運行；閉合，泵逆時π針運行

    ◆8、9為電源輸入端，9為正，8為負，推薦使用DC24

    技術參數

    産品型号

    S300-11B+JZ15

    S300-12B+JZ15

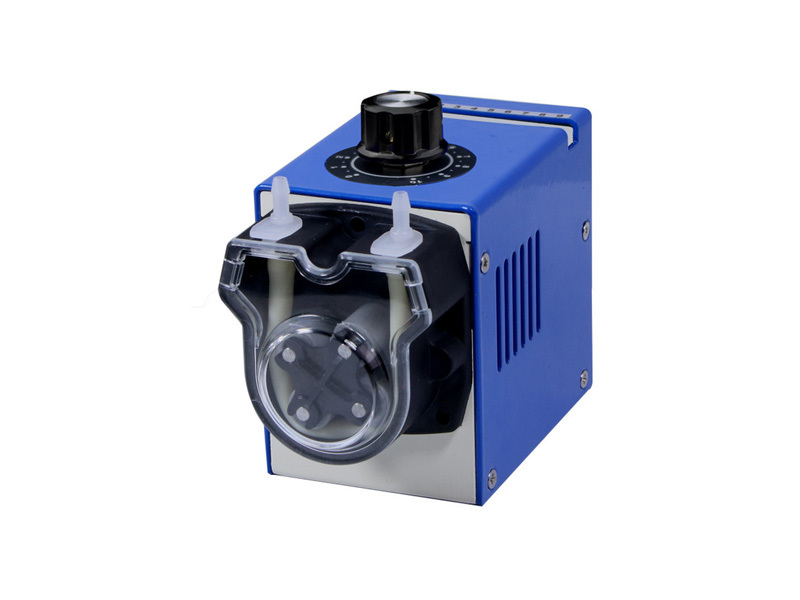

    産品照片
    适用泵頭JZ15A(2滾輪),JZ15B(4滾輪)
    CPUARM Cortex-0內核,STM32芯片
    電機驅動芯片THB6128三洋驅動芯片
    啓停控制可以控制啓動和停止
    方向控制正反方向可逆
    內控轉速控制BCD撥碼開關調節進口電位器無極調速
    外控轉速控制0-10kHz脈沖控制或0-5V,0-10V,4-20mA模拟信号控制，任選其中一種,标配0-10KHz
    內控轉速範圍1-300rpm，15檔調節，标準配置為 20,40,60,80,100,120,140,160,180,200,220,240♦,260,280,300rpm，可定制
    外控轉速範圍0-300rpm，轉速分辨率1rpm，全程線性對應
    通訊控制RS485通訊控制，使用Modbus通訊協議，通訊控制和其它外控控制(zhì♣)不能并存，任選其一
    轉速誤差≤±0.5%
    适配軟管14#,19#,16#,25#,17#
    啓停控制啓停控制開關量控制觸點常開，蠕動泵運行；觸點閉合（端口5與端口7短≤(duǎn)接），蠕動泵停止
    方向控制方向控制開關量控制觸點常開，蠕動泵順時針運行；觸點常閉（端口6與端口7短(d'uǎn)接），蠕動泵逆時針運行
    适用電源11.4-25.2V DC；或100-240V AC（選配電源适配器） 50/60Hz
    工作環境0-40℃，相對濕度：<80%
    重量800g

    選型指南

    産品型号

    泵頭滾輪數

    可選通道

    軟管

    轉速範圍（RPM）

    流量範圍（mL/min）

    選型推薦

    S300-11B+JZ15A

    S300-12B+JZ15A

    2

    1

    14#

    1-300

    0.16-49.59

    高精度，液體輸送，流量稍大

    19#

    0.35-108.56

    16#

    0.62-194.87

    25#

    1.0-340.68

    17#

    1.4-513.77

    S300-11B+JZ15B

    S300-12B+JZ15B

    4

    1

    14#

    1-300

    0.11-34.88

    适合小液量高精度傳輸，脈動更低

    19#

    0.26-77.04

    16#

    0.40-121.88

    25#

    0.63-192.39

    17#

    0.75-253.09

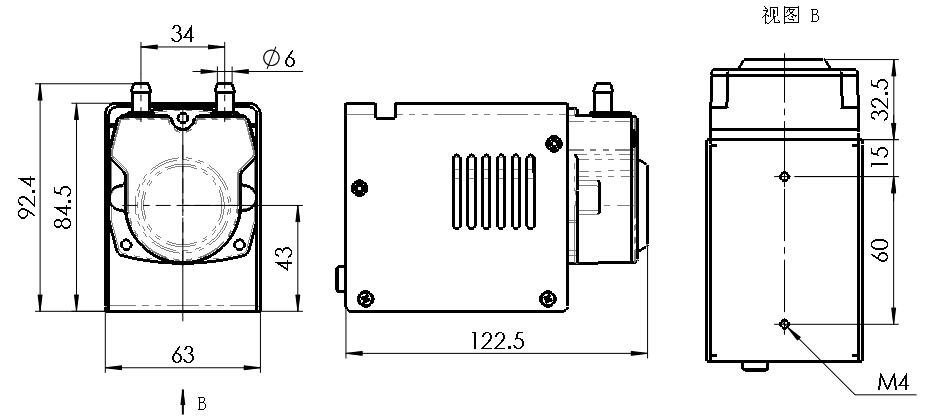

    外形尺寸

    S100-11B+JZ15安裝圖
