TJ-3A+W0109-1B 分體注射泵

流量範圍：0.138ul-52.95ml/min，控制器與執行單元為分體結構，适用(yòΩng)注射器，單通道灌注/抽取型微量注射泵

所屬分類：

實驗室注射泵

标簽：

産品咨詢電話：

産品說明書下載

TJ-3A+W0109-1B 分體注射泵

産品描述

商品名稱: TJ-3A+W0109-1B 分體注射泵

流量範圍：0.138ul-52.95ml/min，控制器與執行單元為分體結構，适用注射器(qìγ)，單通道灌注/抽取型微量注射泵

産品介紹

◆TJ-3A+W0109是一款單通道灌注/抽取型微量注射泵，适合微量高精♦度液體灌注

◆流量範圍：0.138ul-52.95ml/min

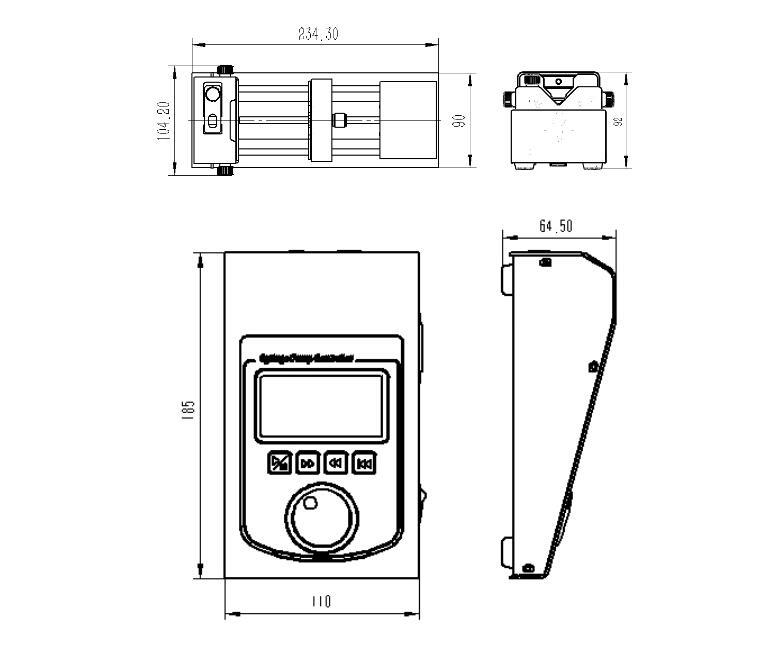

◆體積小巧，控制器與執行單元為分體結構

◆人機界面友好：大屏幕液晶顯示，數碼旋鈕于薄膜按鍵配合使用，操作簡便快捷。

◆5種工作模式：灌注模式、抽取模式、抽取灌注模式、灌注抽取、連續模式。

◆掉電記憶功能：保存設置參數，重新上電後，無需重新設置。

◆采用 485 通訊總線可與上位機相連，通過後台軟件對其進∏行控制。

◆外控接口：具備輸入/輸出控制功能。

◆液量校準功能：通過校準程序可得到更精确的流量。

典型應用

◆生物實驗室

◆微量液體灌注。

技術參數

産品型号	TJ-3A+W0109-1B
工作模式	灌注、抽取、先抽取後灌注、先灌注後抽取、連續
流量範圍	0.138ul-52.95ml/min
可安裝注射器數量	1
可安裝注射器範圍	5uL-60ml
行程距離	90mm
行程分辨率	0.156μm
線速度範圍	7. 94 um/min-79. 4mm/min (流量=線速度×注射器內截面積)
線速度調節分辨率	5μm/min
行程控制精度	誤差≤±0.5%(行程≥行程距離的30%時)
額定線性推力	＞70N
注射器選擇	內置主要廠家、主要型号注射器供選擇
注射器自定義	可直接輸入注射器內徑
流量校正	通過校正程序獲得更為精确的液量
運行參數設置	分配液量、注射時間等
顯示參數選擇	液量、流量或線速度
掉電記憶	重新上電後可選擇是否按照掉電前的狀态繼續進行(x$íng)工作
狀态信号輸出	2路OC門信号輸出，用于指示啓/停和方向狀态
控制信号輸入	2路啓停控制輸入端，1路下降沿觸發信号控制啓停；1路TTL電平信号控制∏(zhì)啓停
通信接口	RS485
使用電源	AC 90V-260V/10W
工作環境相對濕度	＜80%
工作環境溫度	0℃-40℃

選型指南

注射泵型号	适用進樣器規格	進樣器內徑	參考流量範圍（nl/min-ul/min）
TJ-3A+W0109-1B	5ul	0.35	0.764-7.64
	10μl	0.50	1.559-15.59
	25μl	0.80	3.991-39.91
	50μl	1.10	7.546-75.46
	100μl	1.60	15.96-159.6
	250μl	2.30	32.99-329.9
	500μl	3.25	65.87-658.7
	1000ul	4.61	132.5-1325
	1ml	4.72	0.139-1.39
	2ml	9.00	0.505-5.05
	5ml	13.10	1.07-10.7
	10ml	16.60	1.718-17.18
	20ml	19.00	2.251-22.51
	30ml	23.00	3.298-32.98
	60ml	29.14	5.295-52.95
